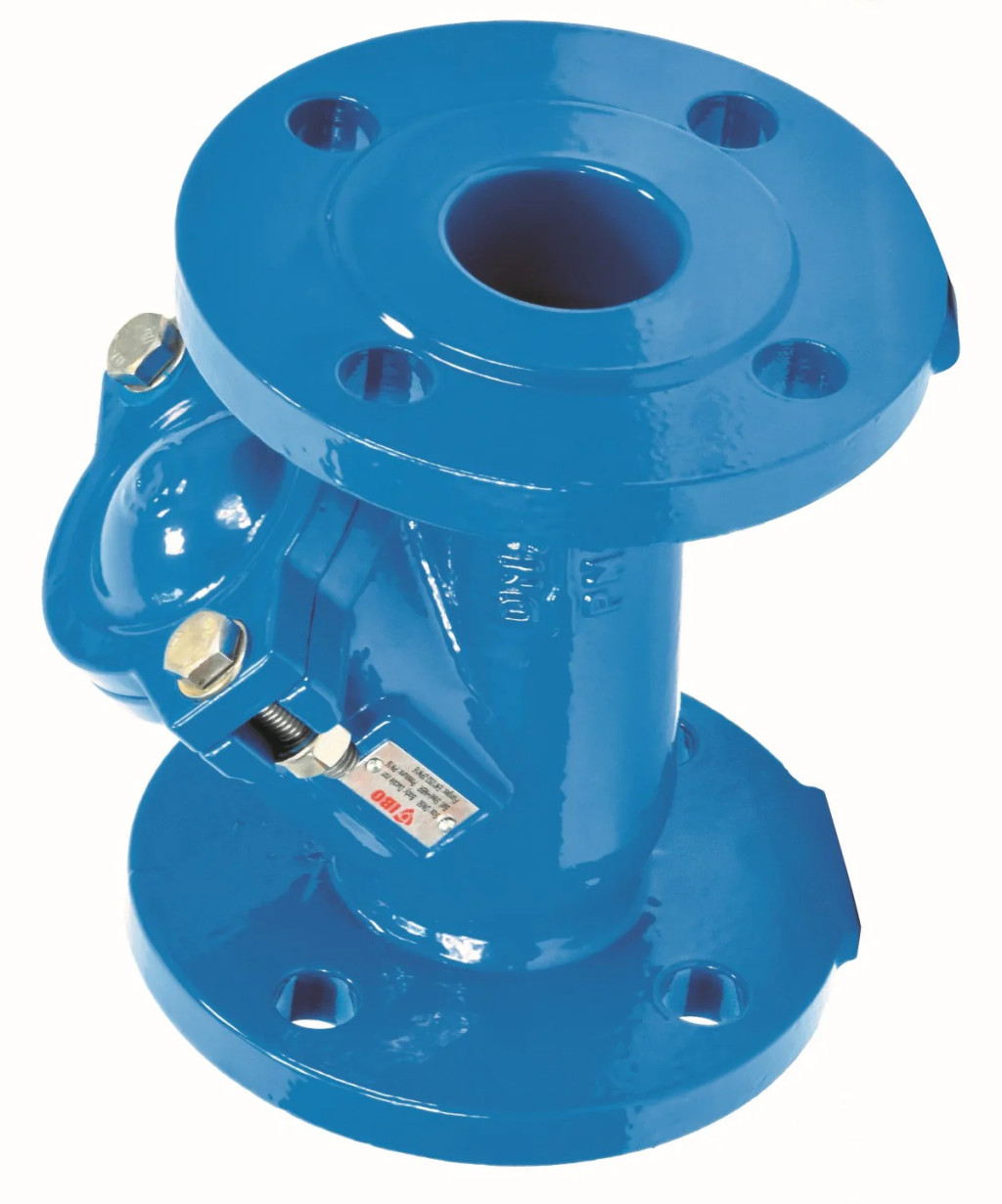

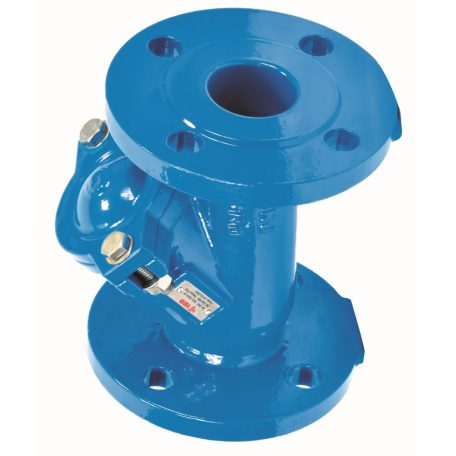

Golyós visszacsapó szelep DN100 PN16 karimával

Jellemzők:
• Teljes keresztmetszetű áramlás
• Öntisztító golyó
• Alacsony tömítési nyomás
• Függőleges és vízszintes szerelés
• Csendes működés
• Ellenőrző kamra a labda tisztításához és cseréjéhez

Műszaki adatok:

• A termékek megfelelnek a következő szabványok követelményeinek:
• EN1092-2 PN16 és AS4087, AS4087 (AS2129 E. táblázat),
• ISO 228-1 szabvány szerinti BSP menet,
• A kategóriás szabvány, ISO5208,
• EN558-1 48-as sorozat (DIN3202 F6).
• Menetes szelepátmérő-tartomány: DN25-től (1")  DN65-ig (2-1/2").
• Karimás szelep átmérőtartománya: DN50-től DN100-ig.
• Maximális üzemi nyomás: 16 bar.
• A tömörség biztosításához szükséges minimális ellennyomás: 0,3–0,5 bar.
• Tesztelt nyomás:
• gömbcsukló esetén: 1,1 × normál nyomás,
• – a testre vonatkozóan: 1,5 × normál nyomás.
• Alkalmazási tartomány: 10–80°C.

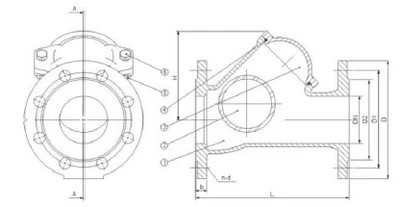

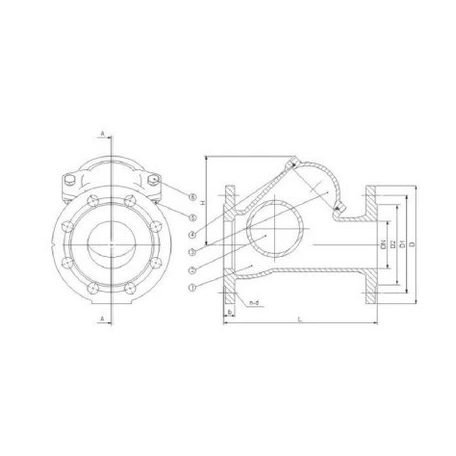

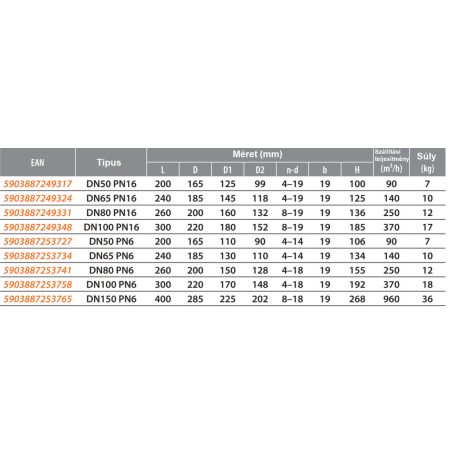

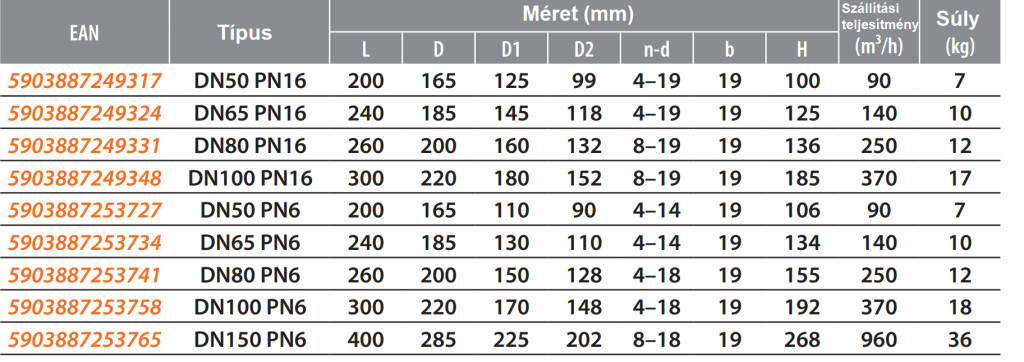

• A szelepek beépítési hossza, valamint  a karimák és menetek csatlakozási méretei megfelelnek a fent említett szabványok követelményeinek.
• A szelepen keresztüli folyadékáramlás helyes irányát  a házon található nyíl jelzi.
• A tartós és egyszerű konstrukció hosszú távú,  problémamentes működést garantál.
• A szelepzár (retesz) egy sima golyó, amelyet  szennyvízálló EPDM réteg borít. A golyó szabad forgása a foglalatban, amelyet aztán a folyadékáram benyom, megtisztítja a golyót a közeg által szállított szilárd anyagoktól.
• A szelepek csavaros zárású ellenőrző nyílással rendelkeznek az ellenőrzéshez  és a kényelmes tisztításhoz nem szabványos szennyvíztartalom bejutása esetén.

Anyagok:
Test: gömbgrafitos vas,
Golyó: acél/NBR,
O-gyűrű: EPDM,
Ellenőrző burkolat: gömbgrafitos vas,
Csavar: AISI 304 rozsdamentes acél,
Anya: AISI 304 rozsdamentes acél,
Alátét: AISI 304 rozsdamentes acél.
