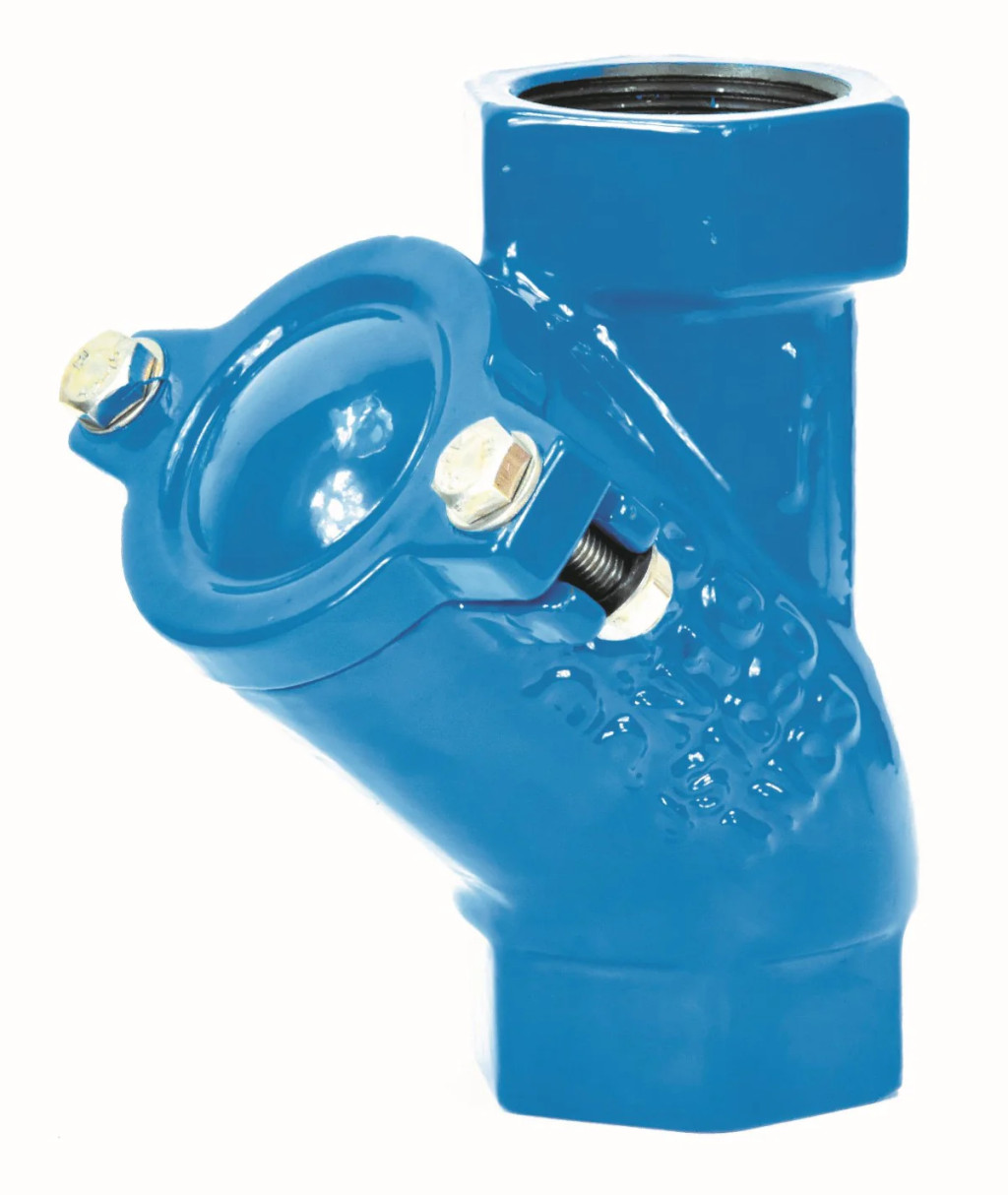

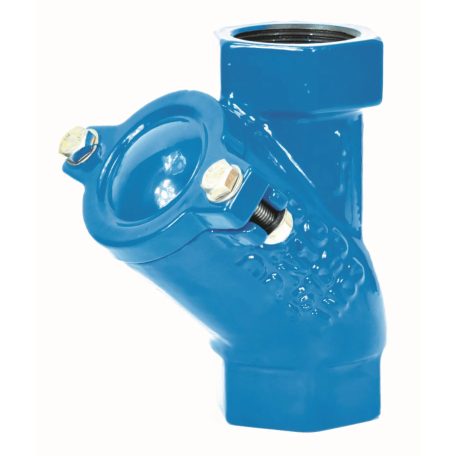

Golyós visszacsapó szelep DN65 PN16 (GW 2 1/2")

Jellemzők:

• Teljes keresztmetszetű áramlás
• Öntisztító golyó
• Alacsony tömítési nyomás
• Függőleges és vízszintes szerelés
• Csendes működés
• Ellenőrző kamra a labda tisztításához és cseréjéhez

Műszaki adatok:

• A termékek megfelelnek az alábbi szabványok követelményeinek:
• EN1092-2 PN16 és AS4087, AS4087 (AS2129 E táblázat),
• ISO 228-1 a BSP menetekhez,
• A kategóriájú ISO5208 szabvány,
• EN558-1 48-as sorozat (DIN3202 F6).

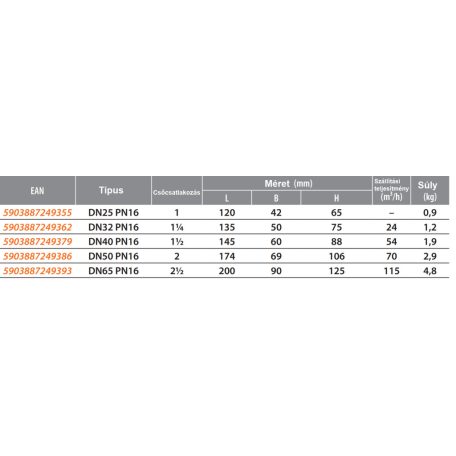

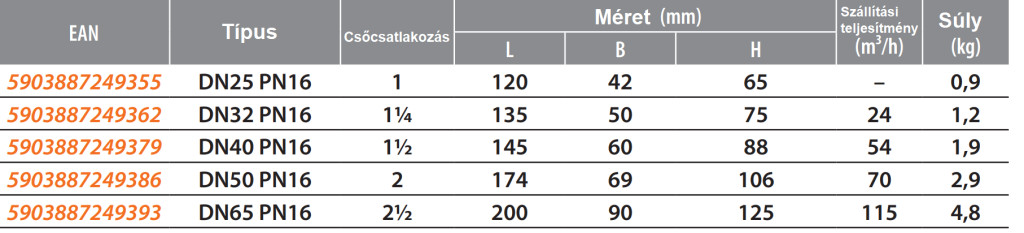

• Menetes szelep átmérő tartomány: DN25-től (1")  DN65-ig (2-1/2").
• Karimás szelepek átmérője: DN50-től DN100-ig.
• Maximális üzemi nyomás: 16 bar.
• Minimális ellennyomás a tömítettség garantálásához: 0,3-0,5 bar.
• Tesztelt nyomás:
• golyós foglalathoz: 1,1 × normál nyomás,
• – a test számára: 1,5 × normál nyomás.
• Alkalmazási hőmérséklet tartomány 10-80°C.

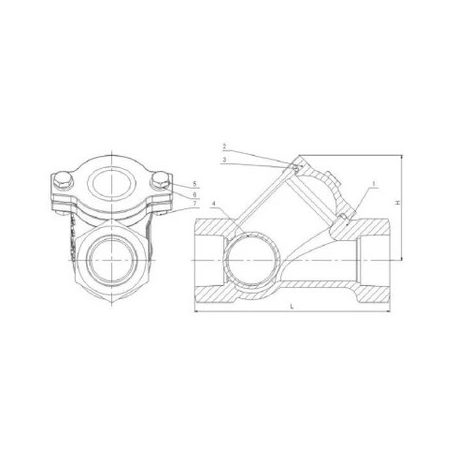

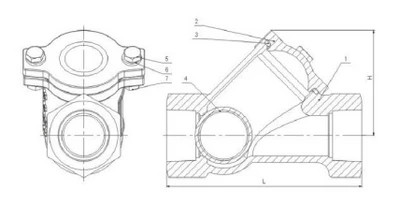

• A szelepek beépítési hossza, valamint  a karimák és menetek csatlakozási méretei megfelelnek a fent említett szabványok követelményeinek.
• A folyadék áramlásának helyes irányát a szelepen keresztül a testen lévő nyíl jelzi  .
• A tartós és egyszerű felépítés hosszú távú,  problémamentes működést garantál.
• A szelepzár (zsalu) egy sima golyó, amely  szennyvízálló EPDM réteggel van bevonva. A golyó szabad forgása miatt abban a foglalatban, amelybe a folyadékáram hatására kerül, a labda megtisztul a közeg által szállított szilárd frakcióktól.
• A szelepek csavarral zárható ellenőrző nyílással rendelkeznek az ellenőrzéshez  és a kényelmes tisztításhoz nem szabványos szennyvíztartalom bejutása esetén.

Anyagok:

• Test: gömbgrafitos vas,
• Golyó: acél/NBR,
• O-gyűrű: EPDM,
• Ellenőrző burkolat: gömbgrafitos vas,
• Csavar: AISI 304 rozsdamentes acél,
• Anya: AISI 304 rozsdamentes acél,
• Alátét:  AISI 304 rozsdamentes acél.
