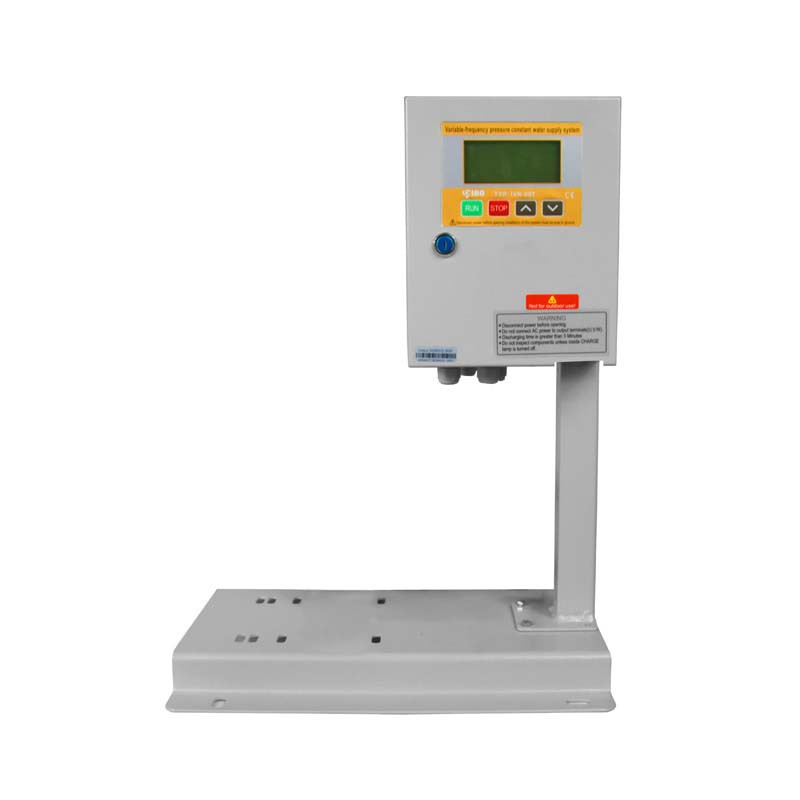

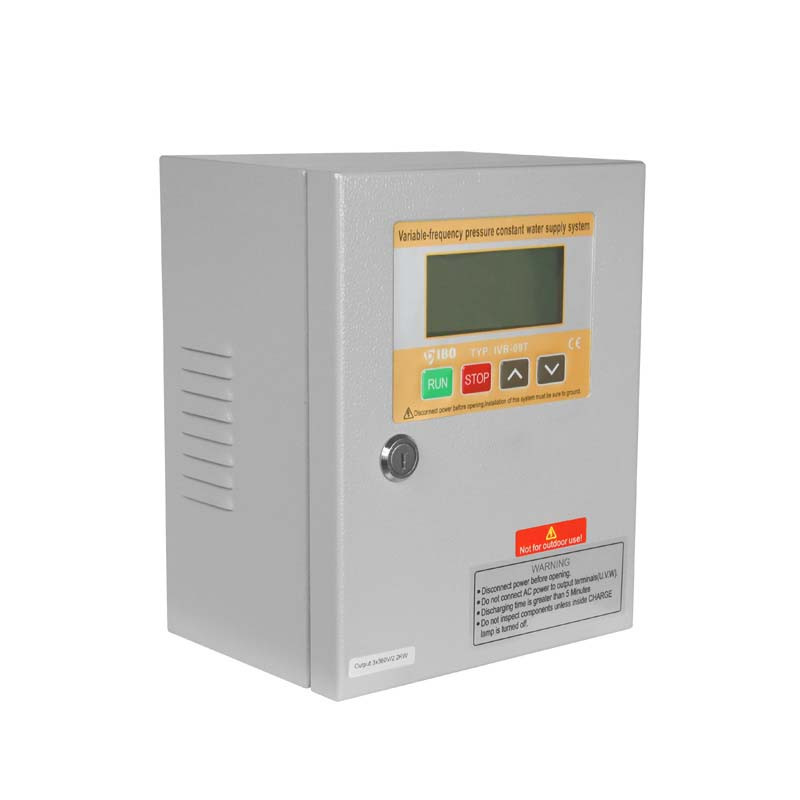

IBO IVR-09T (400V) (0,37kW-1,1kW) Inverteres szivattyúvezérlő

JELLEMZŐK

1. Energiahatékonyság: A hagyományos módszerhez képest egy állandó nyomású vízellátó rendszer frekvenciaváltóval 30-60%-kal kevesebb energiát takarít meg.
2. A szivattyúk hosszú távú megbízhatósága: az átlagos forgási sebesség csökkenése miatt csökken az átlagos nyomaték és a tengely kopása, ami hosszabb szivattyú élettartamot biztosít.
3. A készülék beépített SOFT-START és finom leállítás funkciója lehetővé teszi a vízütés kiküszöbölését (a vízütés hatása a folyadékáramlás gyors leállását vagy újraindulását kísérő hirtelen nyomásnövekedés).
4. Átfogó védelem: a rendszer a legátfogóbb technológiával rendelkezik a túláram, túlfeszültség, alulfeszültség, rövidzárlat és rotorblokkolás elleni védelem érdekében, valamint képes megvédeni a szivattyút a szárazon futástól anélkül, hogy szondákat/érzékelőket kellene telepíteni a kútba.
5. A vezérlők szivattyúcsoportokba foglalhatók, legfeljebb hat szivattyúval. A csoportkezelést egyetlen vezérlő végzi, amelyet a felhasználó masterként választ ki. A többi vezérlő a rendszer igényeihez igazítja működését. A készlet programozása nagyon egyszerű, és nem igényel szaktudást.

 PARAMÉTEREK

• Teljesítmény: 1,1 kW,
• Tápellátás: 3~400 V megengedett ingadozások (300-450 V),
• Névleges kimeneti feszültség: 3~400 V,
• Áramerősség: 3,3 A,
• Bemeneti frekvencia: 50/60 Hz,
• Kimeneti frekvencia: 20-50/60 Hz,
• Túlterhelés esetén a válaszidő: 5 s - 5 perc,
• Nyomásbeállítási tartomány: 1-9 bar,
• Nyitott fázis esetén a kioldott válaszidő: < 5 s,
• Rövidzárlat esetén kiváltott válaszidő: < 0,1 s,
• Alul-/túlfeszültség esetén kiváltott válaszidő: < 5 s,
• Szárazonfutásra adott válaszidő aktiváláskor: 6 s,
• Túlterhelés utáni felépülési idő: 30 perc,
• Alacsony/magas feszültség felépülési ideje: 5 perc,
• Szárazonfutás utáni regenerálódási idő: 8 s, 1 perc, 10 perc, 30 perc, 1 óra, 2 óra...,
• Túlfeszültség miatti leállítási küszöb: 418 V,
• Alacsony feszültségű leállítási küszöbérték 324 V,
• Folyadékszint-átviteli távolság: ≤ 1000 m,
• Védelmi funkciók:

  • Száraz futás,
  • Rövidzár,
  • Túlterhelés,
  • Szivattyú túlterhelt,
  • Hirtelen feszültséglökés,
  • Hirtelen feszültségesés,
  • Hirtelen feszültségnövekedés,

Alapvető műszaki jellemzők

• Szabályozási jellemzők:
• Kettős áramlásszabályozás,
• Nyomásszabályozás,
• Szabályozási módszer:
• Kézikönyv,
• Automatikus,
• Áramlásszabályozási jellemzők: Mintavevő elektróda impulzus és áramláskapcsoló,
• Nyomásszabályozási jellemzők: Nyomásérzékelő 24 V, 4-20 mA

Alapvető telepítési adatok

• Megengedett környezeti hőmérséklet: -10°C és +40°C között,
• Megengedett környezeti páratartalom 20% és 90% relatív páratartalom között,
• Megengedett közeghőmérséklet: 0°C és +100°C között,
• Védettségi osztály: IP54,
• Telepítési helyzet: függőleges,
• A tágulási tartály minimális térfogata: 4 l,
• Maximális motoráram: 3,3 A
