Alkalmazás
- Házi vízművek ellátása tiszta vízzel saját vízvételi helyekről (fúrt és gyűrűs kutak) a vízhez hasonló tulajdonságokkal rendelkező folyadékok szállítására szolgáló DOMATIK szivattyúval.
- A vízellátó hálózat nyomásának növelése, miközben a szívónyomást 2,5 bar alatt tartja, visszacsapó szelepet és opcionális nyomáscsökkentőt használ.
- Száraz, jól szellőző helyiségben, hőforrásoktól, korrozív anyagoktól, robbanásveszélyes gázoktól és gyúlékony anyagoktól távol kell dolgozni.
- Folyamatos vízellátás több vételezési ponton, a szivattyú automatikus bekapcsolásával nyomáseséskor, és leállításával a vételezés befejeztével.
Felépítés és működési elv

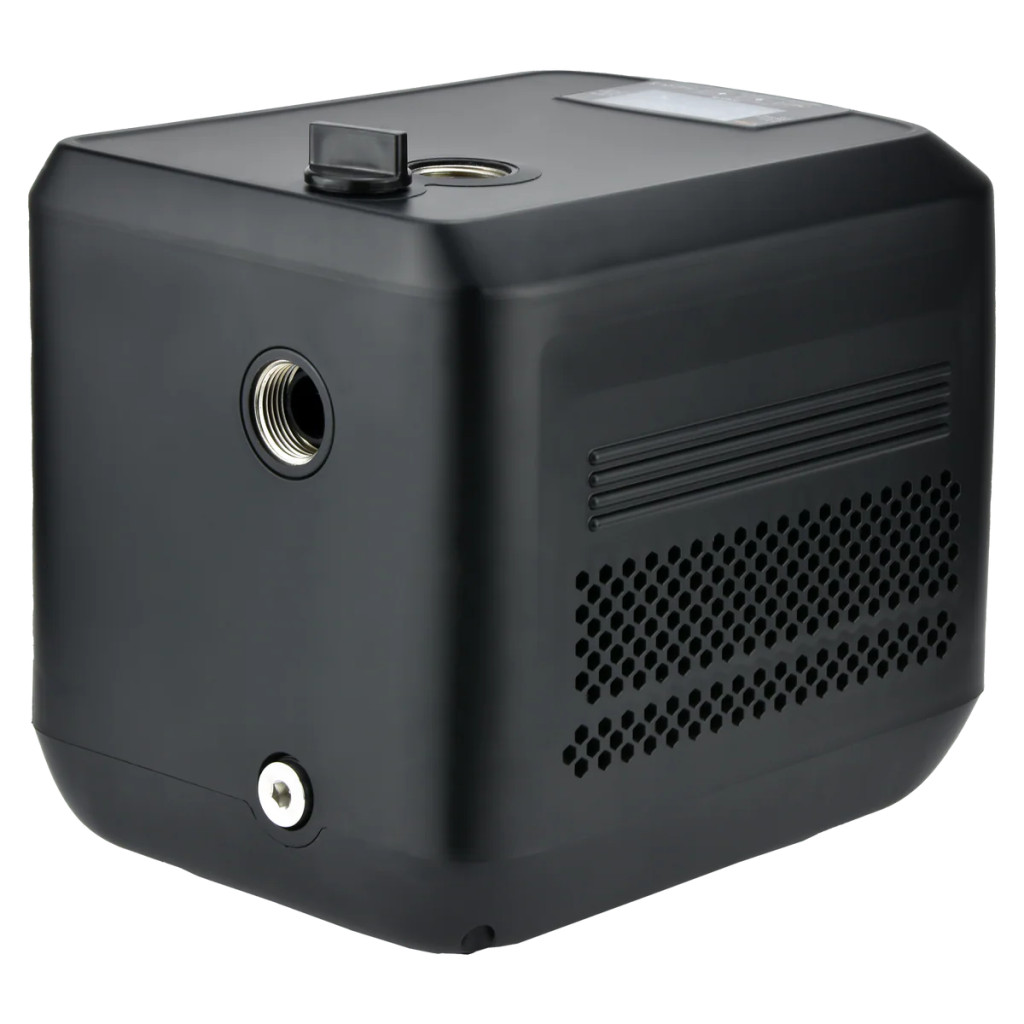

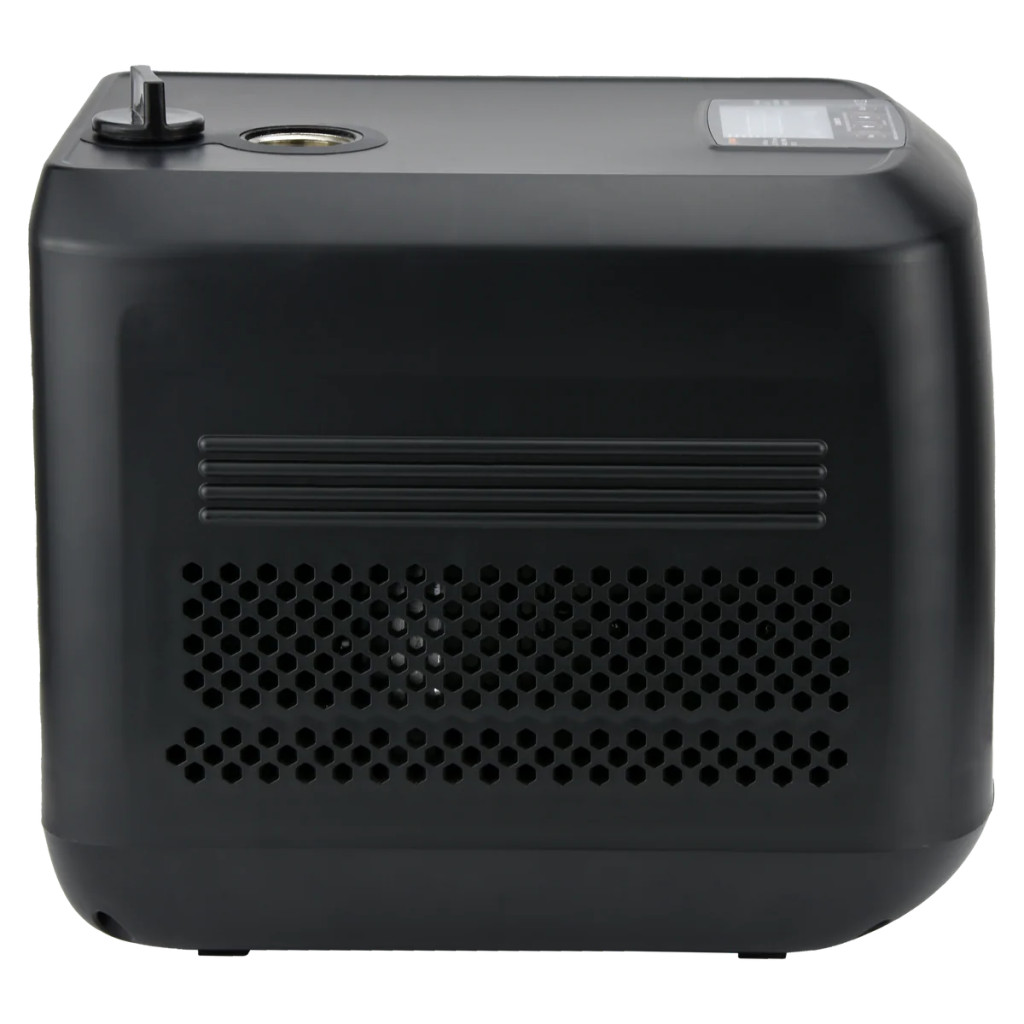

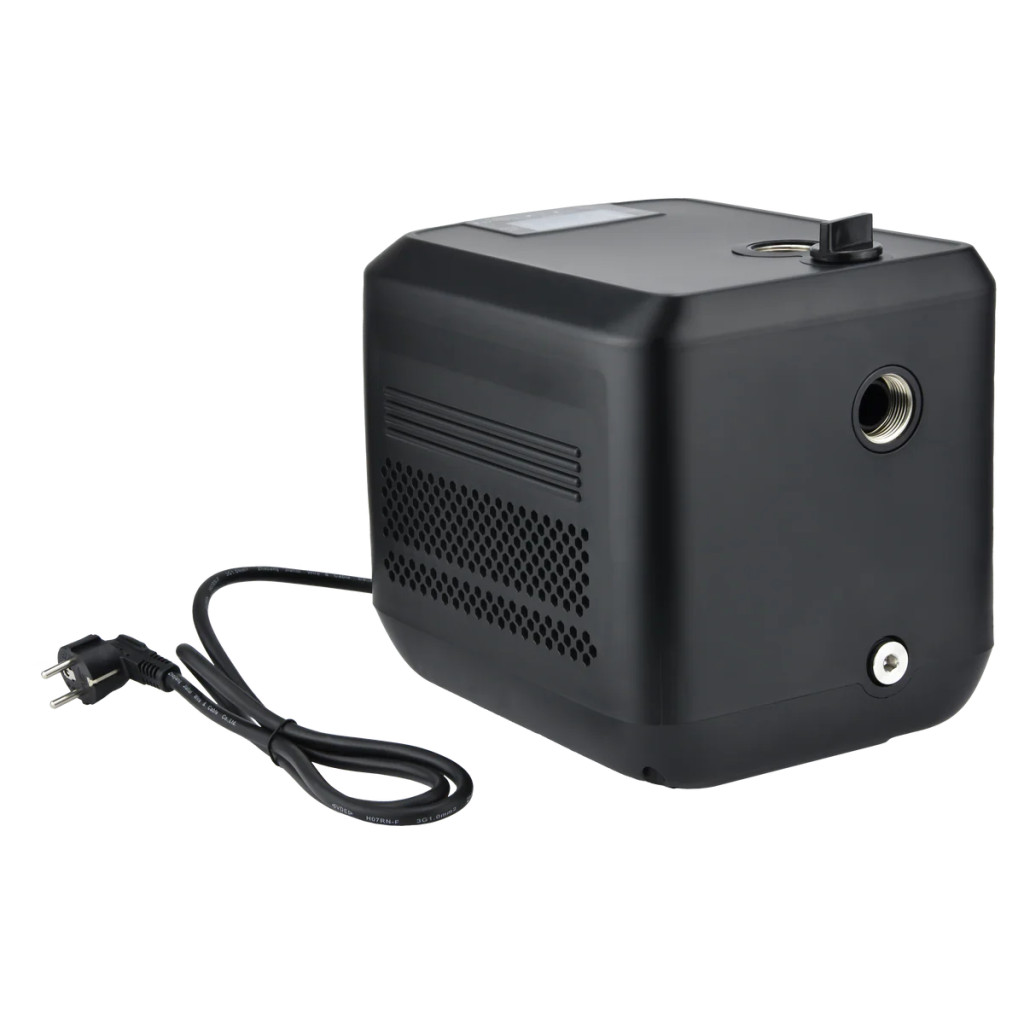

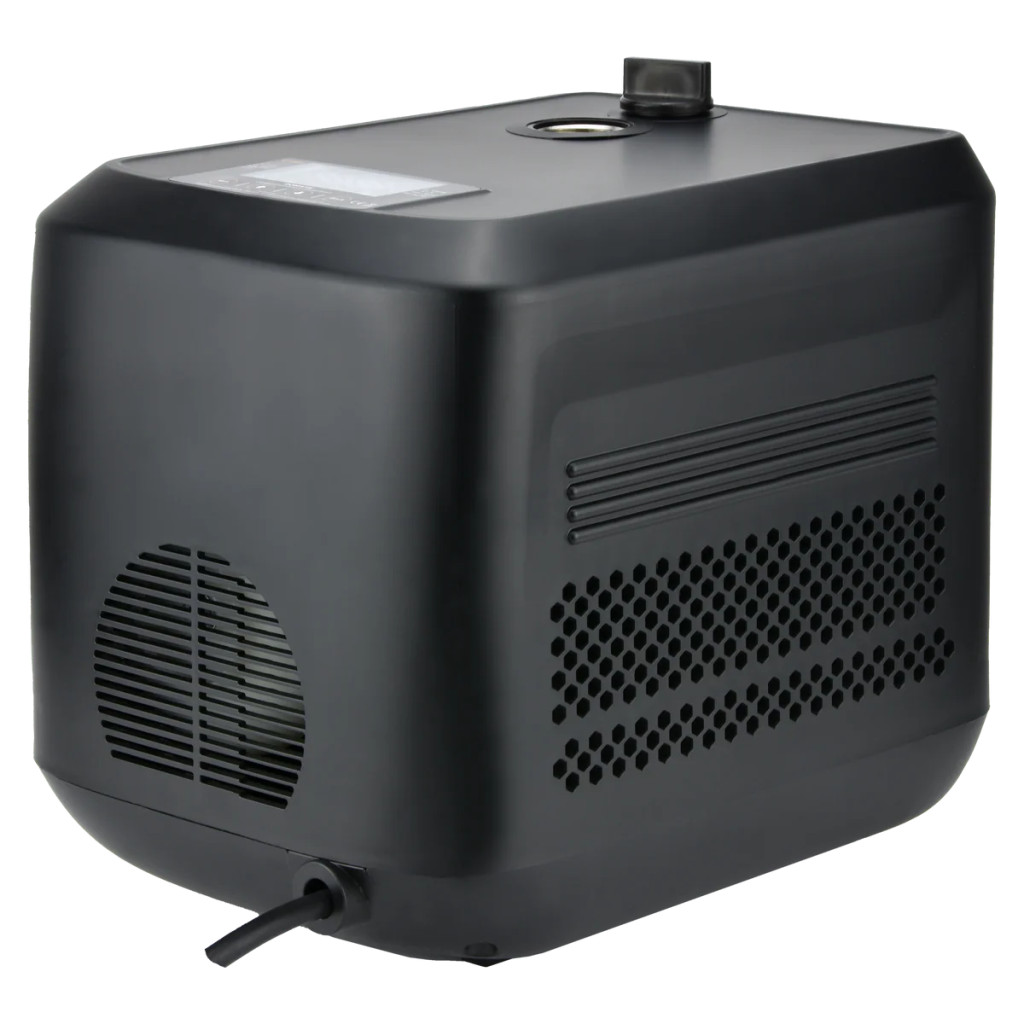

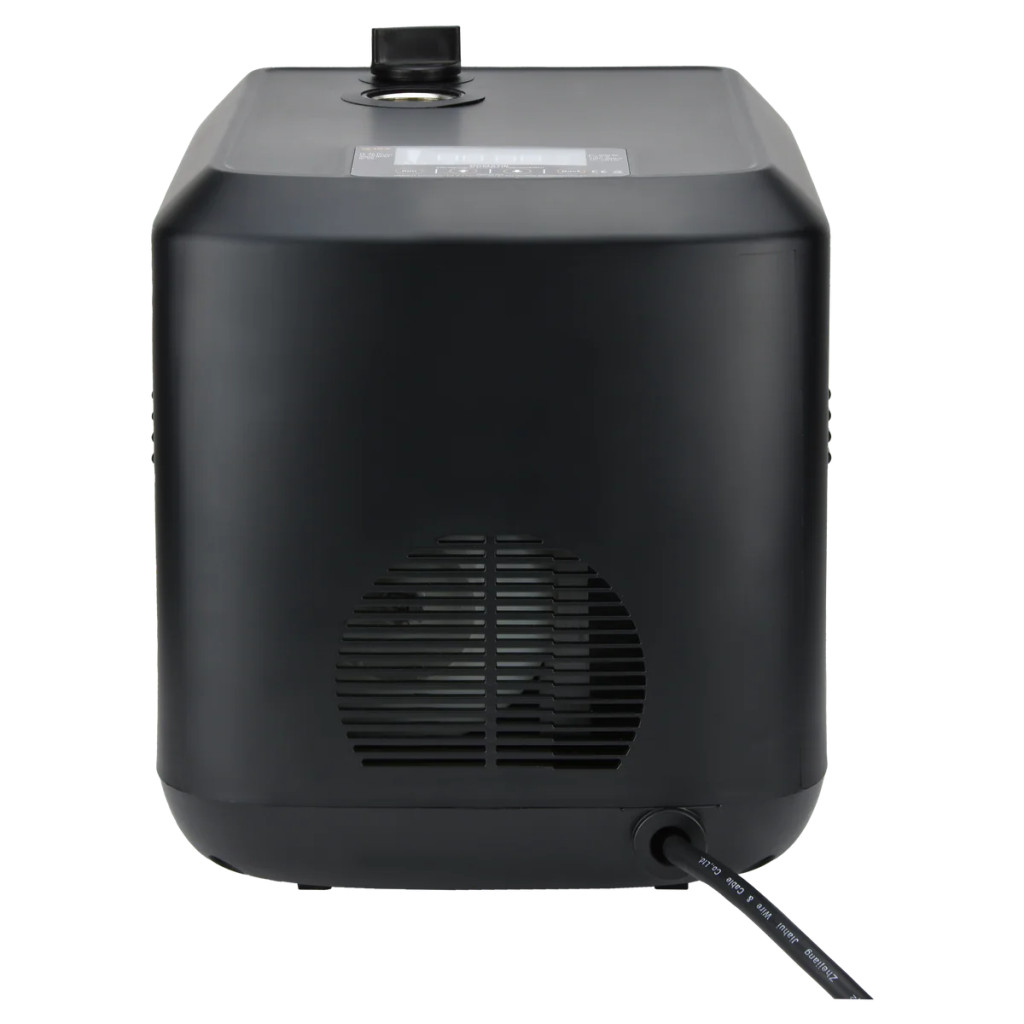

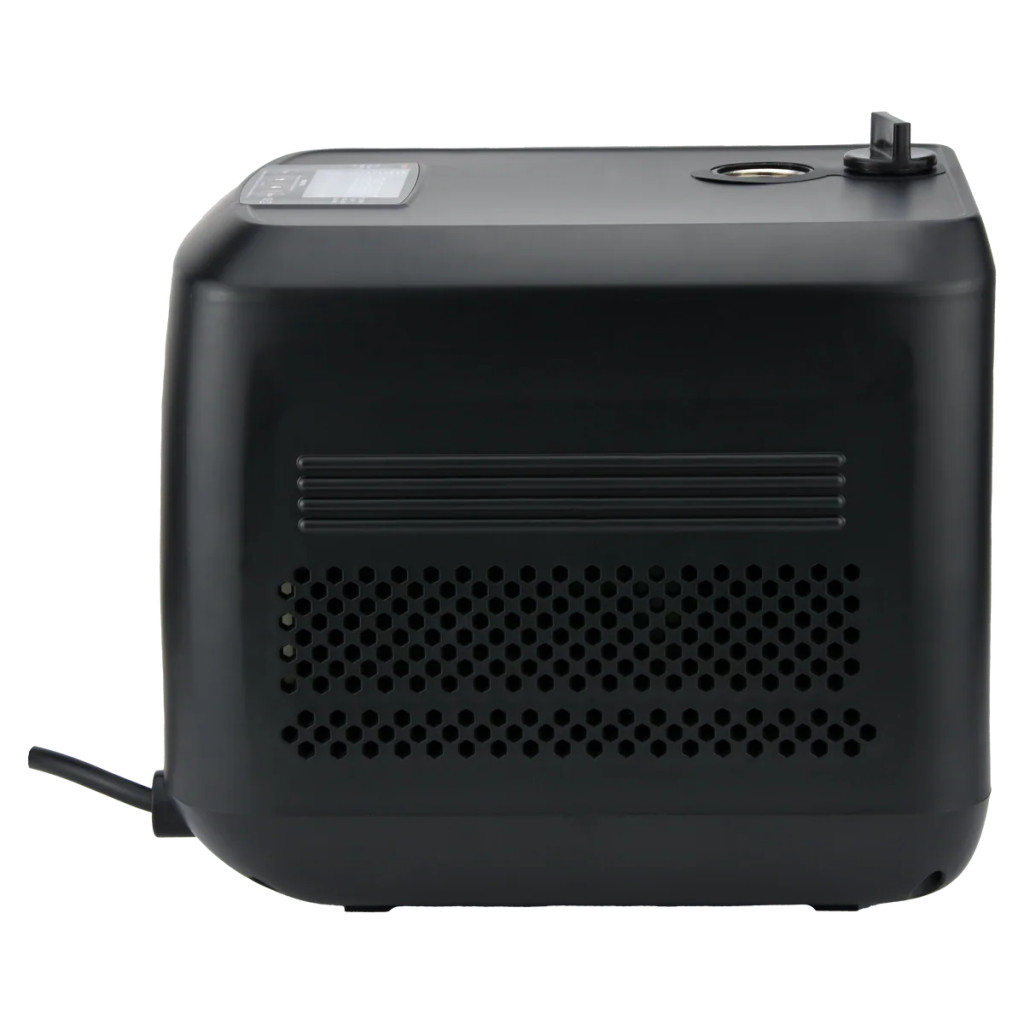

A DOMATIK egy elektromos vízszivattyú, amely hidraulikus komponenssel (ház, járókerék, tengely, tömítés) és integrált frekvenciaváltóval, valamint SPWM technológiával vezérelt állandó mágneses motorral rendelkezik. A csővezetékben lévő nyomásérzékelő lehetővé teszi a beállított nyomásérték folyamatos mérését és fenntartását a szivattyú fordulatszámának szabályozásával.
A készüléket tiszta víz és hasonló tulajdonságokkal rendelkező folyadékok szivattyúzására tervezték, abrazív vagy rostos részecskék, valamint gyúlékony, robbanásveszélyes, olajos vagy túl sűrű anyagok nélkül.
A legfontosabb előnyök
- A sima motorfordulatszám-szabályozás csökkenti a hidraulikus lökéseket és a hirtelen nyomásváltozásokat a rendszerben.
- Magas energiahatékonyság és alacsonyabb energiafogyasztás a hagyományos hidrofor készletekhez képest.
- Alacsony zajszint – jellemzően 25–40 dB, teljes teljesítményen 45 dB alatt, ami magas akusztikai komfortot biztosít.
- Automatikus indítás vízvételkor, és automatikus leállítás vízvételkor, felhasználói beavatkozás nélkül.
- A hálózat nyomásának stabilizálása – ha a nyomás elegendő, a szivattyú nem működik, csak akkor indul el, ha a nyomás csökken.
- Kompakt kialakítás és kis súly (kb. 10 kg), így egy személy könnyen szállíthatja és telepítheti.
- Automatikus rövid üzemprogram 24 óránként, amely megakadályozza a szivattyú hidraulikus alkatrészeinek berágódását és korrózióját, amikor nem használják.
- Áttekinthető kezelőpanel hibakódok és üzemi paraméterek (nyomás, sebesség, teljesítmény) kijelzésével.
Integrált védelmi rendszer
A DOMATIK szivattyú beépített biztonsági rendszerrel rendelkezik, amely védi mind a készüléket, mind a vízvezeték-rendszert.
- Túl alacsony és túl magas nyomás elleni védelem (OTP, LTP kódok) nyomásérzékelő segítségével.
- Motor túlterhelés és túláramvédelem (OD, OC), a forgórész esetleges elakadásának diagnosztizálásának lehetőségével.
- Alulfeszültség- és túlfeszültségvédelem: jelzés kb. 160 V (uLU) alacsonyabb és kb. 270 V (oLU) feletti feszültségek esetén.
- Szárazonfutás elleni védelem, állítható nyomásküszöbbel és vízhiány-észlelési idővel az F012 és F013 paraméterek segítségével.
- Védelem a szivattyú túlmelegedése és túl magas vízhőmérséklet ellen (OH, E18, küszöbérték beállítás F020).
- Tápellátási és kommunikációs hibák ellenőrzése: fáziskiesés, modulkommunikációs hiba, szoftver túlterhelés, motorleállás vagy túlpörgés (LP, EL, E10, E13, E15, E16).
A biztonsági viselkedés és a szivattyú válaszának részletes beállításai az F011–F018 paramétermenüben végezhetők el, beleértve az újraindításhoz szükséges nyomáskülönbséget, a nyomásfelépítési időt és a megengedett nyomásingadozásokat.

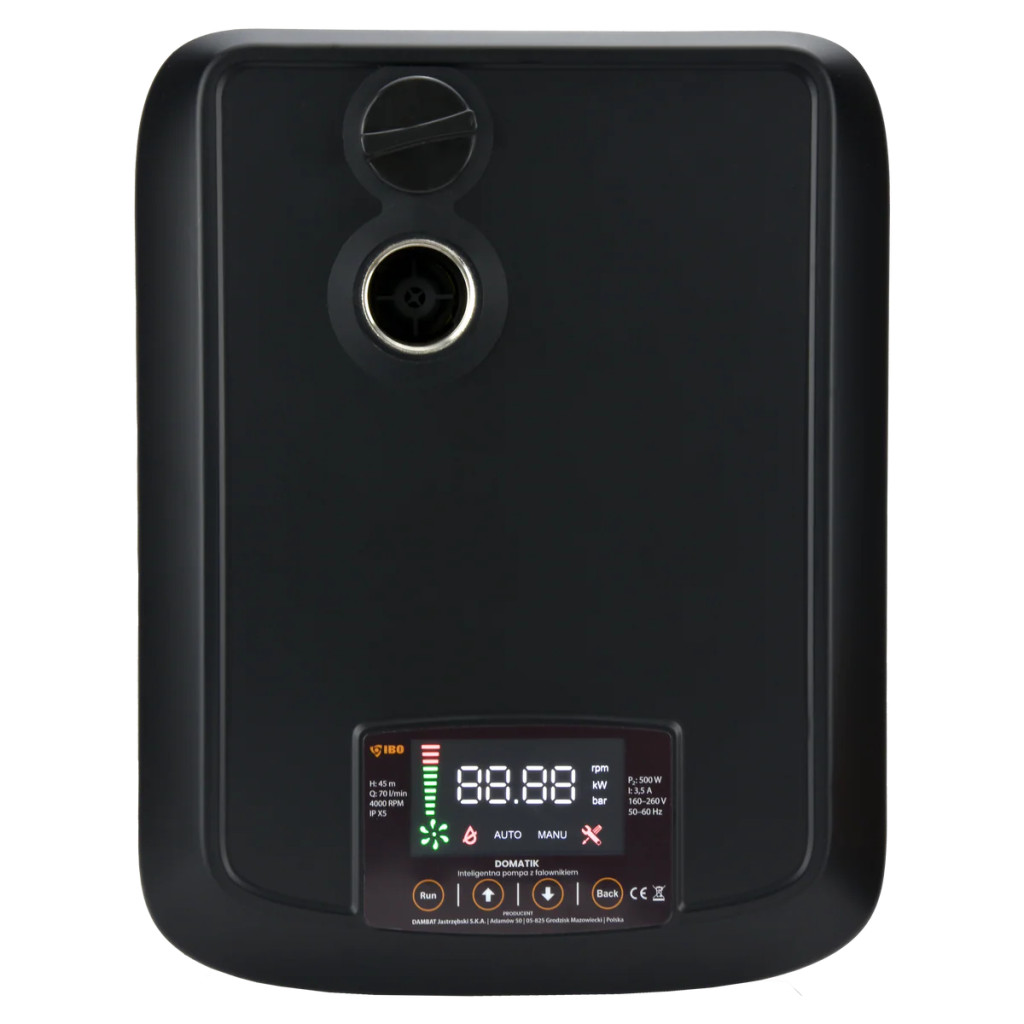

Vezérlőpanel és üzemmódok
A kezelőpanel lehetővé teszi a DOMATIK szivattyú automatikus és kézi üzemmódban történő működtetését, a gombok és jelzőfények intuitív elrendezésével.
- FUTTATÁS / START / STOP – rövid megnyomás indítja az invertert, egy újabb rövid megnyomás leállítja a működést.
- VISSZA – a kijelzési mód váltása a sebesség (ford/perc), teljesítmény (kW) és nyomás (bar) között.
- FEL / LE – automatikus módban a beállított nyomásérték módosítása, kézi módban a forgási sebesség beállítása.
- FEL + LE kombináció (3 mp) – belép a P‑XX paraméterek menüjébe, és lehetővé teszi az F001–F028 beállítások konfigurálását.
További LED-ek jelzik az inverter üzemállapotát, az automatikus/manuális üzemmódot, a vízhiányt és a hibaállapotokat, a kijelző pedig a DOMATIK szivattyú főbb paramétereinek aktuális értékeit mutatja.
Műszaki paraméterek
- Modell: DOMATIK.
- Névleges teljesítmény: 500 W.
- Névleges feszültség/frekvencia: 160-260V/50-60Hz (230V egyfázisú táp).
- Maximális névleges áram: 3,5 A.
- Forgási sebesség: 4000 fordulat/perc.
- Védettségi osztály: IPX5.

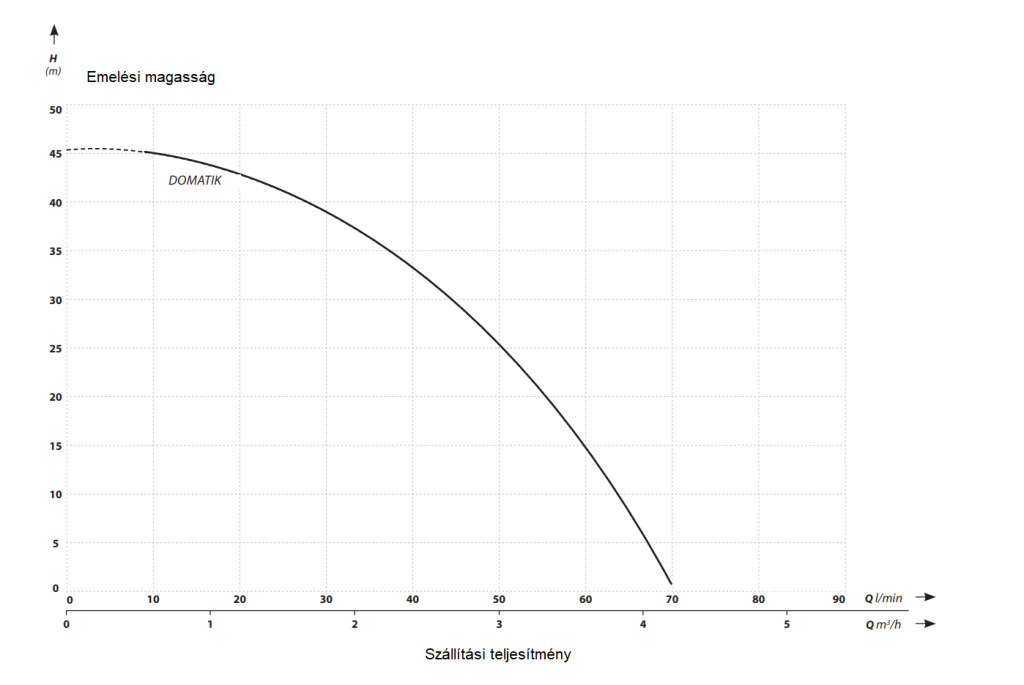

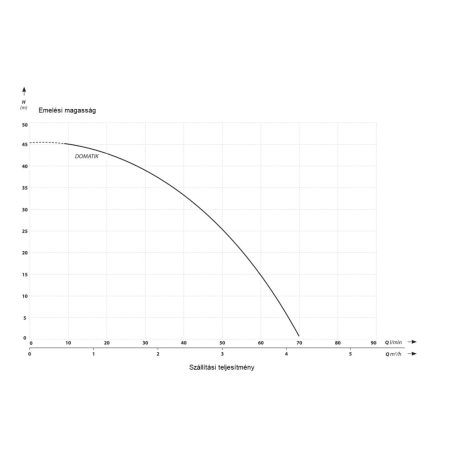

- Maximális kapacitás: 70 l/perc.
- Maximális emelési magasság: 45 m.
- Maximális szívási mélység: 8 m.
- Üzemmód: folyamatos – S1.

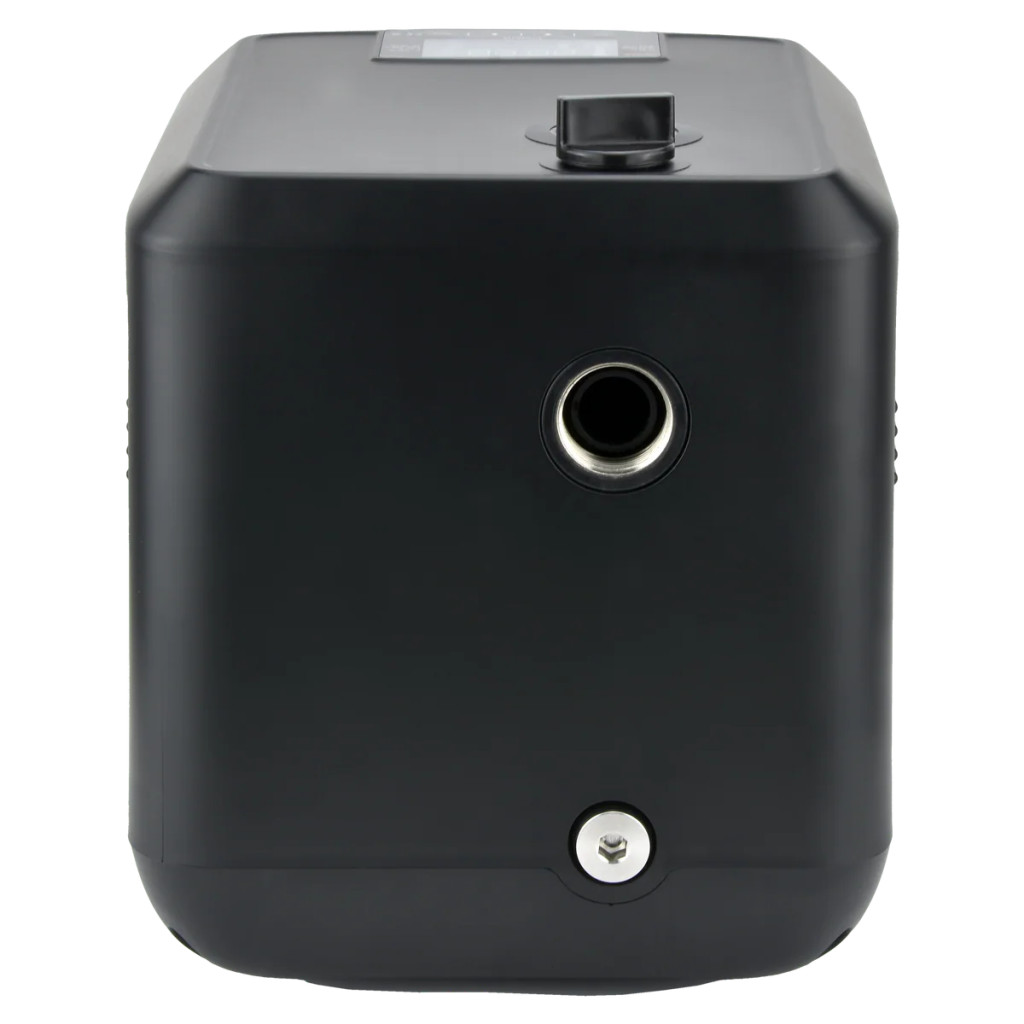

- Csatlakozó átmérője (szívó × nyomó): 1” GW.
- Szivattyúzott víz hőmérséklet-tartománya: 0–40°C.
- A szivattyúzott víz pH-tartománya: 6,5–8,5.
- Környezeti hőmérséklet: 0–50°C.
- Maximális hangerő: 45 dB.C
Munkakörülmények és összeszerelés
A DOMATIK szivattyút stabil, lehetőleg fém felületre, vízszintesen, száraz és jól szellőző helyiségben kell felszerelni, nedvességtől, UV-sugárzástól, esőtől, hótól és fagyveszélytől mentesen. A környezeti páratartalom nem haladhatja meg a körülbelül 85%-ot, a hőmérséklet pedig 0 és 40°C között legyen.
A hidraulikus rendszerben a következőket kell tennie:
- Használjon a szivattyúcsatlakozásoknak megfelelő átmérőjű csővezetékeket, kerülje a szükségtelen szűkítéseket és a túlzott számú könyököt.
- Szíváshoz legalább 1"-os csövet használjon, hosszabb (10 m feletti) vagy szívómagasság (4 m feletti) esetén pedig növelje a szívócső átmérőjét.
- A szívócső lejtését a beömlőnyílás felé állandóan biztosítani kell, hogy elkerüljük a szifonok kialakulását, amelyek megnehezítenék a rendszer elárasztását vízzel.
- Fúrt kutakban visszacsapó szelepet kell felszerelni a szűrő fölé, gyűrűs kutakban pedig szívókosárral és visszacsapó szeleppel ellátott tömlőt kell használni, amelyet 30 cm-rel a fenék fölé és a minimális vízszint alá kell felfüggeszteni.
- Győződjön meg arról, hogy minden csatlakozás teljesen szoros, hogy elkerülje a levegőbeáramlást, a teljesítményvesztést és a szárazon futást.
A villamos telepítést megfelelő képesítéssel rendelkező személynek kell elvégeznie, a földelés fenntartásával, legfeljebb 30 mA-es differenciálkapcsoló és a típustáblának megfelelő beállítású motor túláramvédelmének használatával.
Üzemeltetés, karbantartás és garancia
- Első indítás előtt és hosszabb szünet után a szivattyút és a szívócsövet teljesen fel kell tölteni vízzel a szárazon futás elkerülése érdekében.
- Üzemeltetés közben ne szivattyúzzon koptató vagy rostos részecskéket tartalmazó, illetve magas szuszpendált szilárdanyag-tartalmú közegeket, hogy ne gyorsítsa fel a járókerék és a tömítések kopását.
- A szivattyú nem igényel semmilyen különleges, ciklikus karbantartást, de ajánlott rendszeresen ellenőrizni a műszaki állapotát, tömítettségét, és figyelni a motor felől érkező esetleges zavaró hangokra.
- Minden javítást és karbantartást csak szakképzett villanyszerelő vagy hivatalos szervizközpont végezhet; a jogosulatlan módosítások érvénytelenítik a garanciát.
- Télen a szivattyút védeni kell a fagytól, vagy teljesen le kell ereszteni belőle a vizet; a fagykárokra a garancia nem vonatkozik.
A készülék EU/EK megfelelőségi nyilatkozattal (A modul) rendelkezik, amely igazolja az MD 2011/65/EU, LVD 2014/35/EU, EMC 2014/30/EU irányelveknek és a vonatkozó szabványoknak, beleértve az EN 55014, EN 60335 és EN 809 szabványokat is, való megfelelést.
