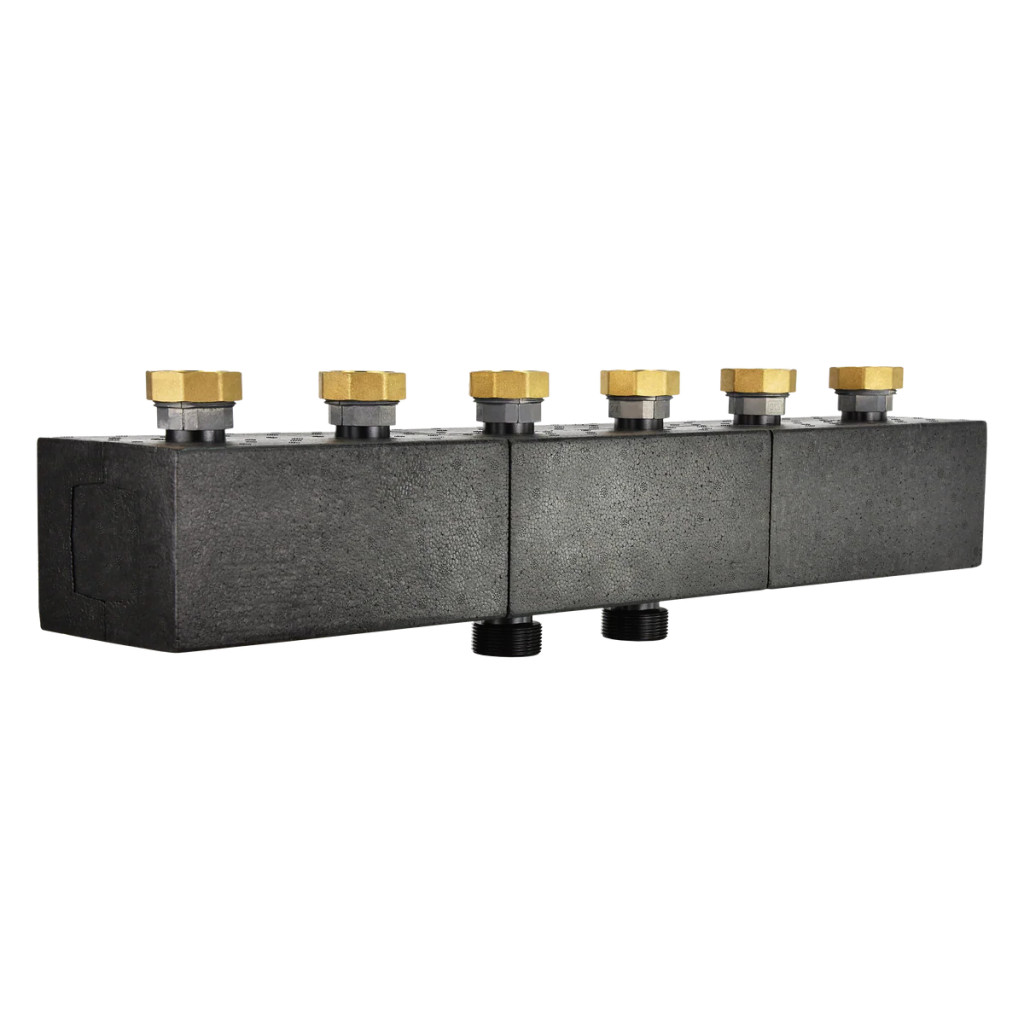

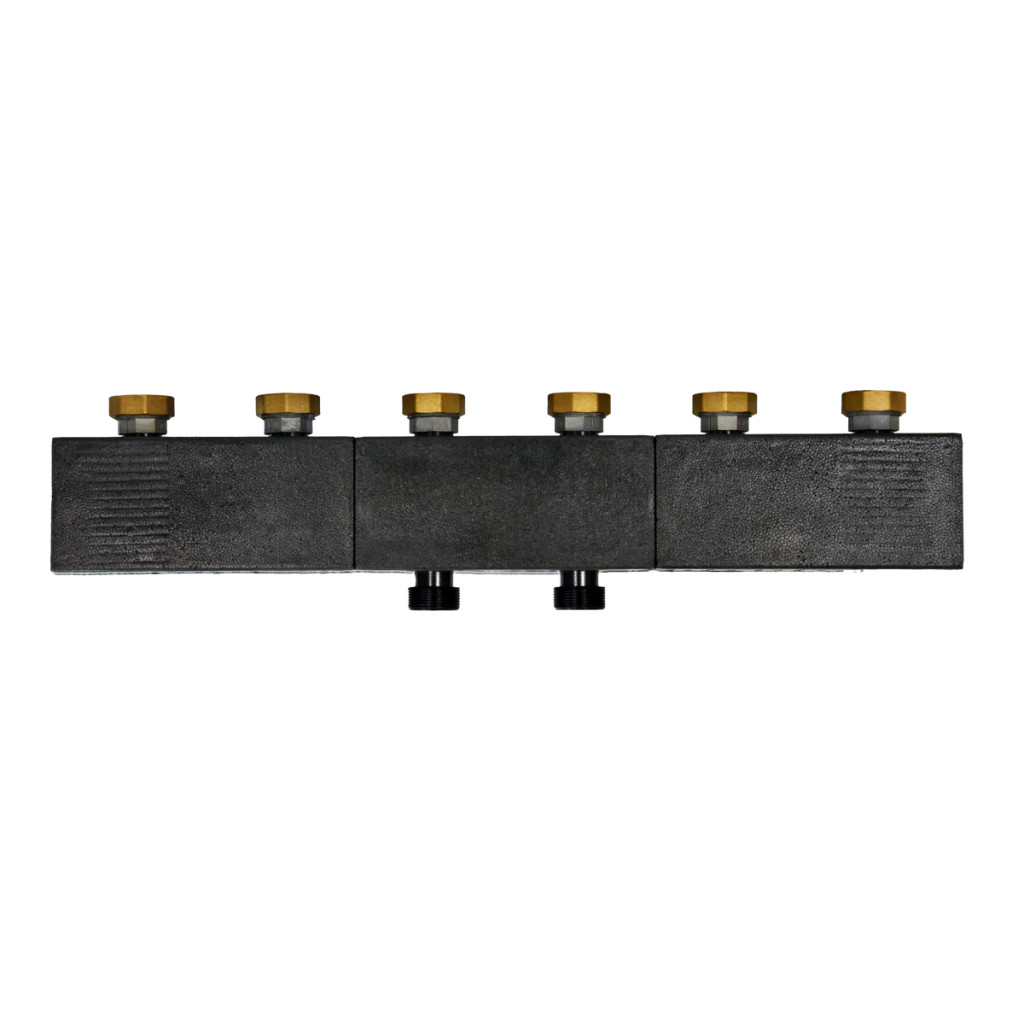

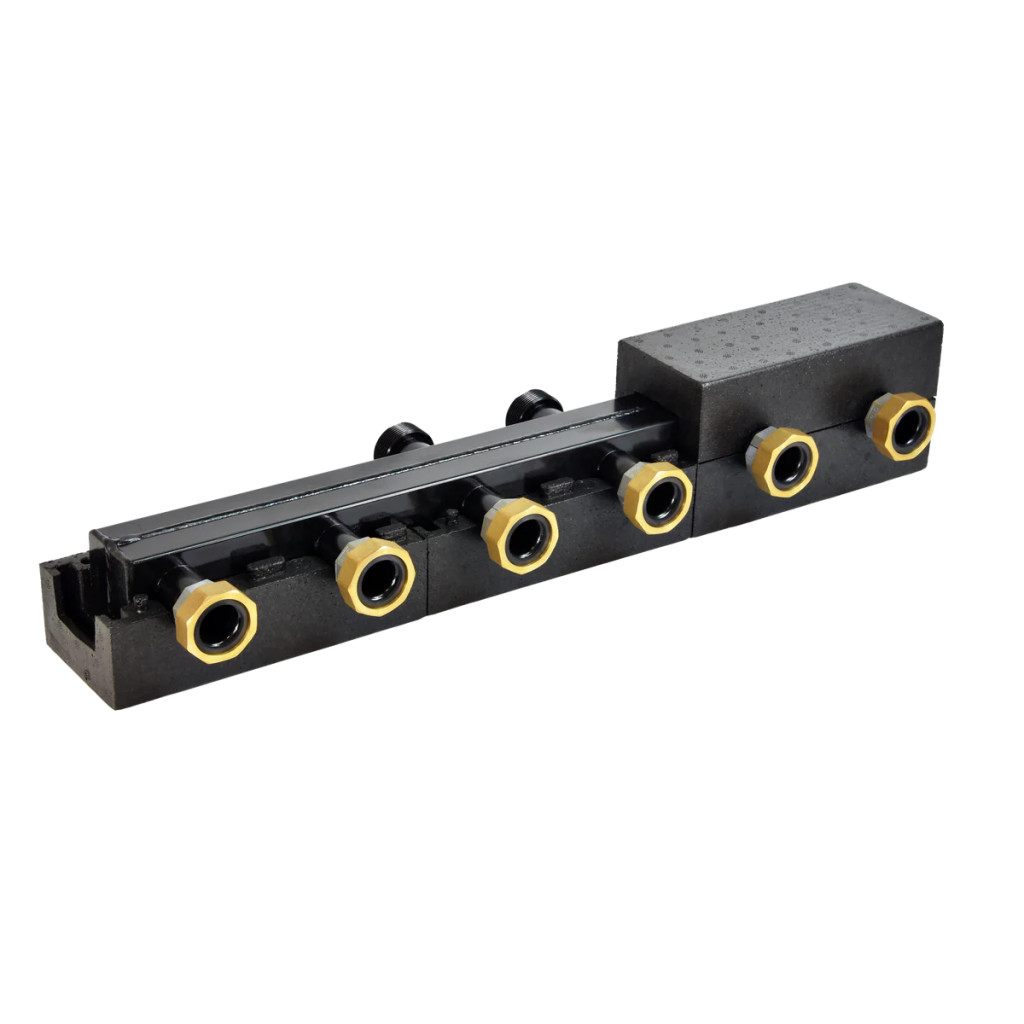

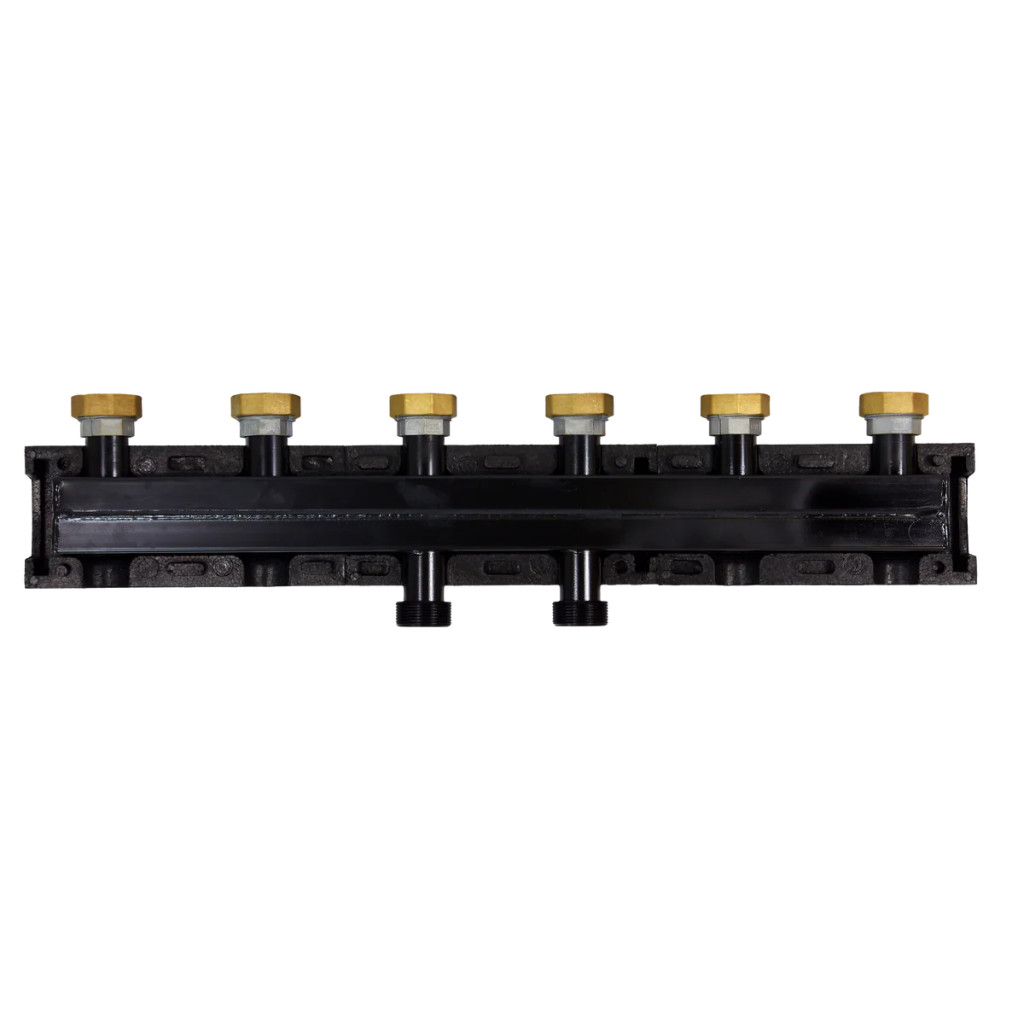

IBO Elosztó 3 körös GP PRO-hoz - 50 kW

Kinek ajánlott

• Fűtési rendszerek szerelőinek és szerviztechnikusaiknak – az IBO GP PRO elosztók gyors, falra történő felszerelése a mellékelt tartók segítségével, az állandó, 125 mm-es tengelytávolság megtartásával és a szivattyúcsoportok egyszerű csatlakoztatásával.
• Központi fűtési rendszerek tervezőinek – rugalmasan kialakítható 2, 3, 4, 2+1 vagy 3+2 fűtési kör, amely lehetővé teszi összetett rendszerek kiépítését IBO GP PRO BO, 3D-S és 3D-T szivattyúcsoportok használatával.
• Családi házak és kisebb létesítmények tulajdonosainak – rendezett, helytakarékos kazánház legfeljebb 50 kW teljesítményű elosztóval, valamint a rendszer kényelmes szervizelésének és bővítésének lehetőségével.
• Kompakt kazánházakat kivitelező vállalkozásoknak – az IBO GP PRO rendszertermék felgyorsítja a szerelést, egységesíti a megoldásokat és csökkenti a szerelési hibák számát.
• Forgalmazóknak és épületgépészeti nagykereskedéseknek – népszerű szivattyúcsoportokkal kompatibilis, márkás IBO GP PRO elosztók, amelyek egységes rendszert alkotnak a Dambat kínálatával.

Alkalmazás

• Vizes központi fűtési rendszerekben lakóépületekben és kisebb kereskedelmi létesítményekben, ahol egy hőforrás mellett több fűtési kör elválasztására van szükség.

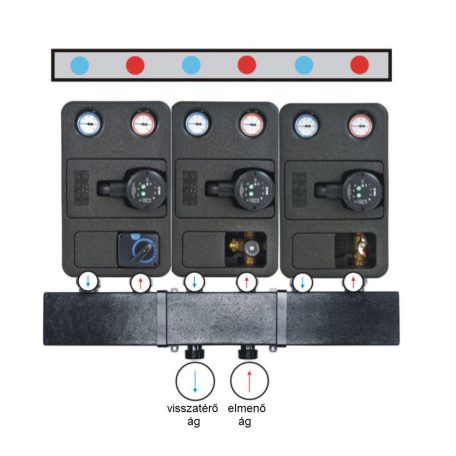

• Kazánházakban kazánokkal vagy hőszivattyúkkal, ahol az IBO GP PRO elosztók szivattyúcsoportokkal együttműködve szolgálják ki a radiátoros, padlófűtési és vegyes köröket.
• Legfeljebb 50 kW teljesítményű rendszerekben, legfeljebb 110 °C-os közeghőmérséklettel és legfeljebb 5 bar üzemi nyomással, víz vagy a műszaki adatoknak megfelelő oldat használatával.
• Olyan rendszerekben, ahol fontos a 125 mm-es állandó tengelytávolság megtartása a kész szivattyúcsoportok kényelmes csatlakoztatásához, valamint a csövek áttekinthető és jól szervizelhető elrendezése.
• Meglévő kazánházak korszerűsítésénél, ahol a fűtési körök számának rendezett bővítésére van szükség a helyiség jelentős átalakítása nélkül.

Az IBO GP PRO szivattyúcsoportokhoz készült IBO GP PRO elosztók lehetővé teszik több fűtési körből álló rendszerek rendezett, kompakt és könnyen szervizelhető kialakítását.

Jellemzők, leírás és műszaki adatok

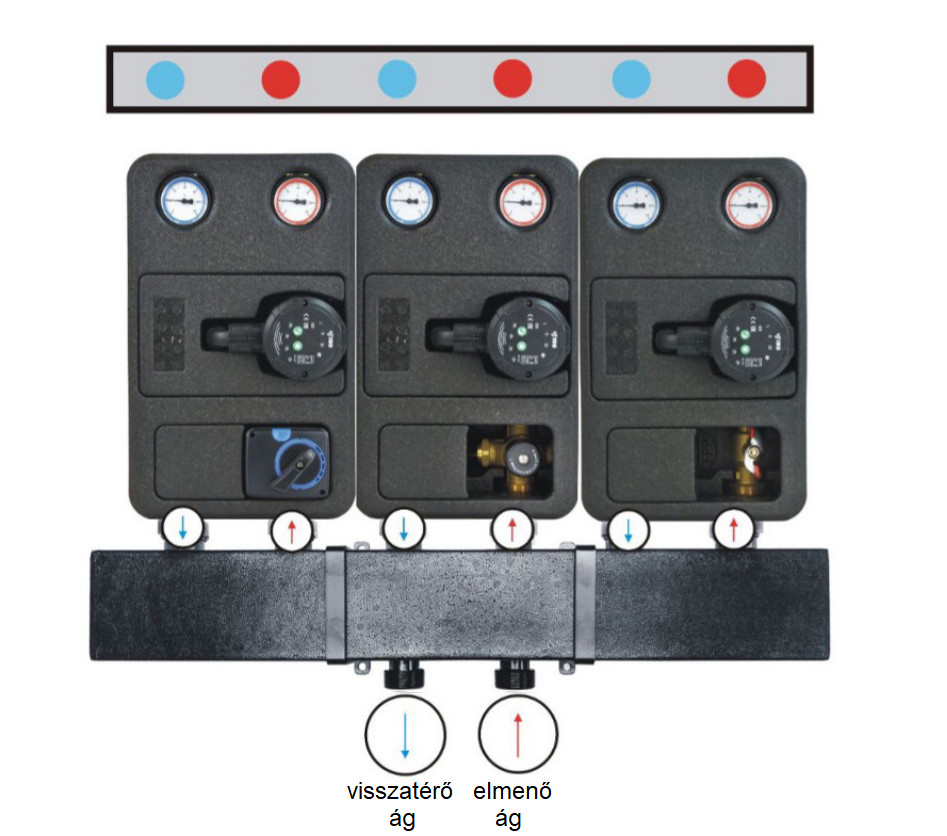

Az IBO GP PRO elosztók 2, 3, 4, 2+1, illetve 3+2 fűtési körhöz készült rendszerelosztók, amelyeket az IBO GP PRO BO, 3D-S és 3D-T szivattyúcsoportokkal való együttműködésre terveztek központi fűtési rendszerekben. Kis helyigény mellett teszik lehetővé a több körből álló rendszer gyors kialakítását, miközben áttekinthetően elkülönítik az előremenő és a visszatérő ágat, valamint megfelelő csatlakozási távolságot biztosítanak a szivattyúcsoportok számára.

Az IBO GP PRO elosztók teljesítménytartománya legfeljebb 50 kW, maximális üzemi nyomásuk 5 bar, maximális üzemi hőmérsékletük pedig 110 °C, ami megfelel a lakóépületekben és kisebb létesítményekben alkalmazott tipikus fűtési rendszerek paramétereinek. Az elosztók víz közeggel működnek, a felső és alsó csatlakozások mérete 1 1/2", a tengelytávolság 125 mm, a tömítések pedig EPDM-ből készülnek, ami megkönnyíti a szivattyúcsoportokkal kialakított tömített szerelést.

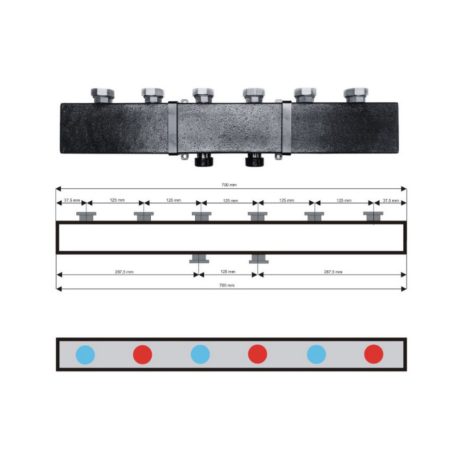

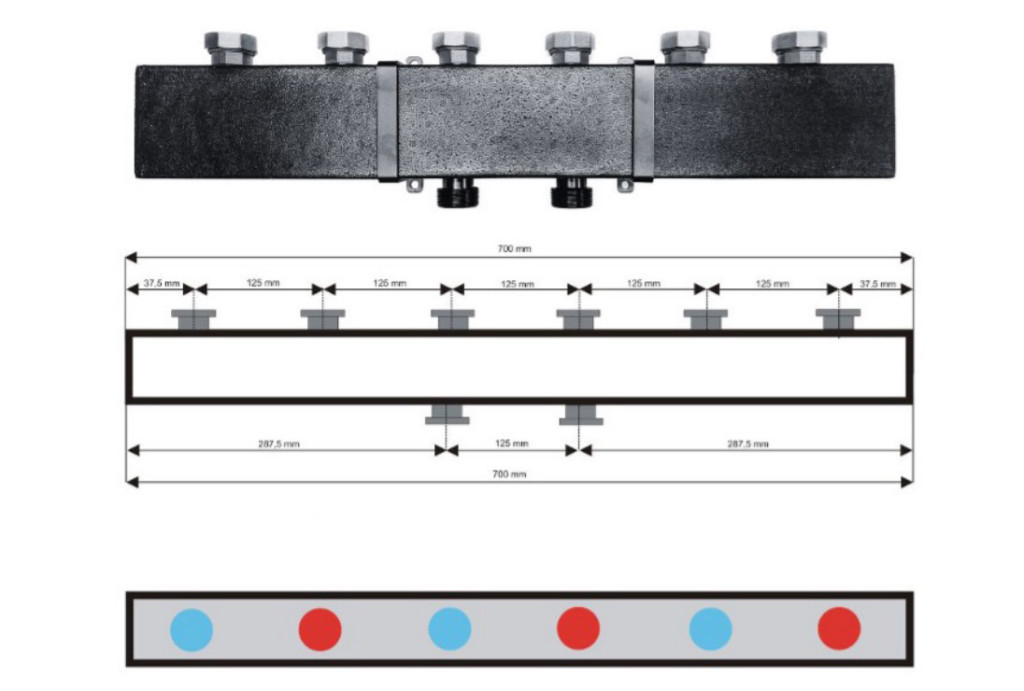

Az IBO GP PRO elosztók méretei a körök számától függnek: a 2, 3 és 4 körös, szigetelés nélküli változatok hossza körülbelül 450, 750, illetve 1050 mm, állandó 180 mm-es magasság és 60 mm-es szélesség mellett, míg a szigetelt változatok szélessége 140 mm-re nő. Ennek köszönhetően az elosztók kompaktak maradnak, ugyanakkor lehetővé teszik a csatlakozócsonkok áttekinthető elrendezését és a csövek kényelmes vezetését.

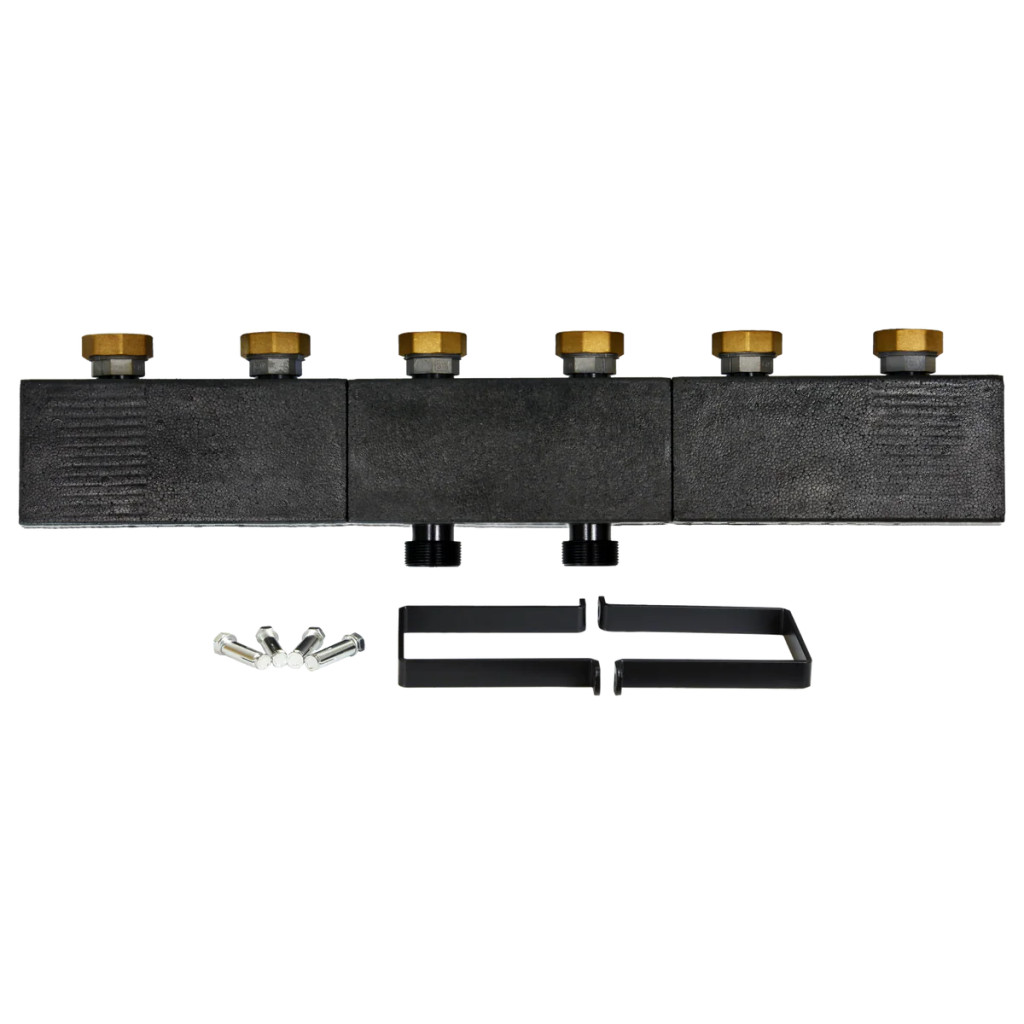

Az IBO GP PRO elosztók falra szerelhetők a csomagban található rögzítőkonzolok segítségével, a teljes rendszer vízszintbe állítása és stabilitásának biztosítása mellett. Az elosztótest rögzítése után a felső és alsó, 1 1/2"-os csatlakozásokat hidraulikusan csatlakoztatni kell a fűtési rendszerhez, megfelelő EPDM-tömítések használatával, és a rendszer üzembe helyezése előtt ellenőrizni kell minden csatlakozás tömítettségét.

Ezt követően a szivattyúcsoportokat a gyártó utasításai szerint kell felszerelni, ügyelve a 125 mm-es tengelytávolság megtartására, valamint az előremenő és visszatérő csonkok megfelelő hozzárendelésére. Ezután a rendszert fokozatosan kell üzembe helyezni, lassan növelve a nyomást és a hőmérsékletet, miközben ellenőrizni kell az esetleges szivárgásokat. A rendszeres karbantartás része az EPDM-tömítések állapotának és a csatlakozások tömítettségének évenkénti ellenőrzése, valamint szükség esetén az elosztó felületének tisztítása. Minden munkát szobahőmérsékletre lehűtött rendszeren kell elvégezni.

Az IBO GP PRO elosztókat a 2014/68/EU nyomástartó berendezésekről szóló irányelv követelményeinek megfelelően tervezték. A Dambat gyártó részletes szerelési, üzemeltetési és karbantartási útmutatót biztosít, amely az adásvételi szerződés szerves részét képezi. A Dambat minőségi tanúsítványokkal rendelkező, megbízható szivattyú- és vízgépészeti berendezésgyártó, ami hozzájárul az IBO GP PRO rendszerelosztók megbízható és biztonságos használatához professzionális fűtési rendszerekben.
