IBO SP-S vízszintes tengelykapcsoló GP PRO-hoz - 50 kW

Kinek ajánljuk?

• Fűtési rendszer szerelők – a mini vízszintes csatlakozó gyors beszerelése közvetlenül az osztó-gyűjtő elé, csökkentve a zajjal, légbuborékokkal és instabil áramlással kapcsolatos problémákat.
• Központifűtési rendszerek tervezői – a kazánkör hidraulikus leválasztásának lehetősége a fűtőköröktől, ami megkönnyíti a hőforrás és a vevő teljesítményének helyes kiegyensúlyozását.
• Családi házak tulajdonosai – a kazán vagy a hőszivattyú és a szivattyúcsoportok nagyobb megbízhatósága és tartóssága a rendszer stabil működésének és a csökkentett hőmérséklet-ingadozásoknak köszönhetően.
• Kazánház-karbantartó cégek – a berendezések könnyebb diagnosztizálása és beállítása, mivel a hidraulikus tengelykapcsoló stabilizálja az üzemi paramétereket és csökkenti a kavitáció kockázatát a szivattyúkban.
• Forgalmazók és telepítő nagykereskedők – univerzális, kisméretű elem, amely kompatibilis a szivattyúcsoportok tipikus elosztóival, megkönnyítve a komplett kazánházi egységek felépítését.

Alkalmazás

• Több fűtőkörrel (radiátorok, padlófűtés, vegyes körök) rendelkező központi fűtési rendszerek, ahol a hőforrás körének hidraulikus leválasztása a köröktől elosztóval és szivattyúcsoportokkal szükséges.
• Kondenzációs kazánokkal vagy hőszivattyúkkal felszerelt kazánházak, ahol fontos a stabil hőmérséklet-különbség az előremenő és a visszatérő ág között, valamint a hőforrás oldalán a túl alacsony áramlás elleni védelem.
• Meglévő berendezések korszerűsítése, amelyeknél további áramkörök hozzáadása után problémák merülnek fel az egyenletes fűtéssel és a keringető szivattyúk működésével.
• Olyan rendszerek, amelyeknél csökkenteni kell az áramlási zajt, a kavitációs jelenségeket és a túlzott nyomásingadozást a szivattyúcsoportok elosztóiban.
• Kompakt kazánházak, ahol a korlátozott hely miatt egy mini vízszintes tengelykapcsolót használnak, amely közvetlenül az elosztóhoz csatlakozik.

Az elosztókhoz és szivattyúcsoportokhoz való mini vízszintes hidraulikus leválasztó javítja a berendezés stabilitását, és biztosítja az áramlások megfelelő elosztását a hőforrás és a fűtőkörök között.

Jellemzők, leírás és műszaki adatok

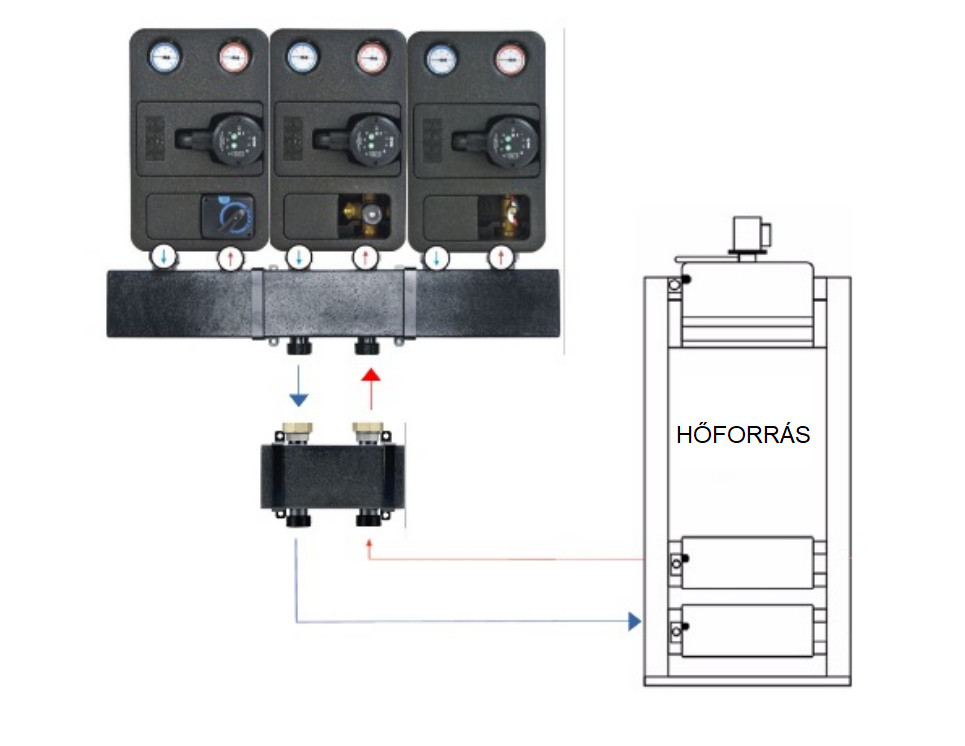

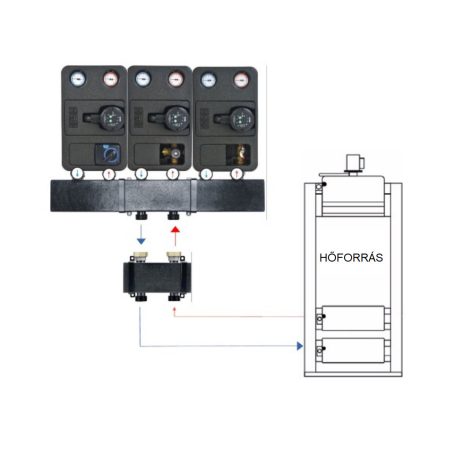

A mini vízszintes hidraulikus gyűjtőcső elválasztja az elsődleges kört (hőforrás – kazán vagy hőszivattyú) a másodlagos körtől (szivattyúcsoportokkal ellátott osztó), lehetővé téve a két oldali áramlások egymástól független beállítását. A gyakorlatban ez azt jelenti, hogy a kazánszivattyú az optimális tartományán belül működik, míg a szivattyúcsoportokban lévő szivattyúk növelhetik vagy csökkenthetik az áramlást az egyes körökben a hőforrás megzavarása nélkül.

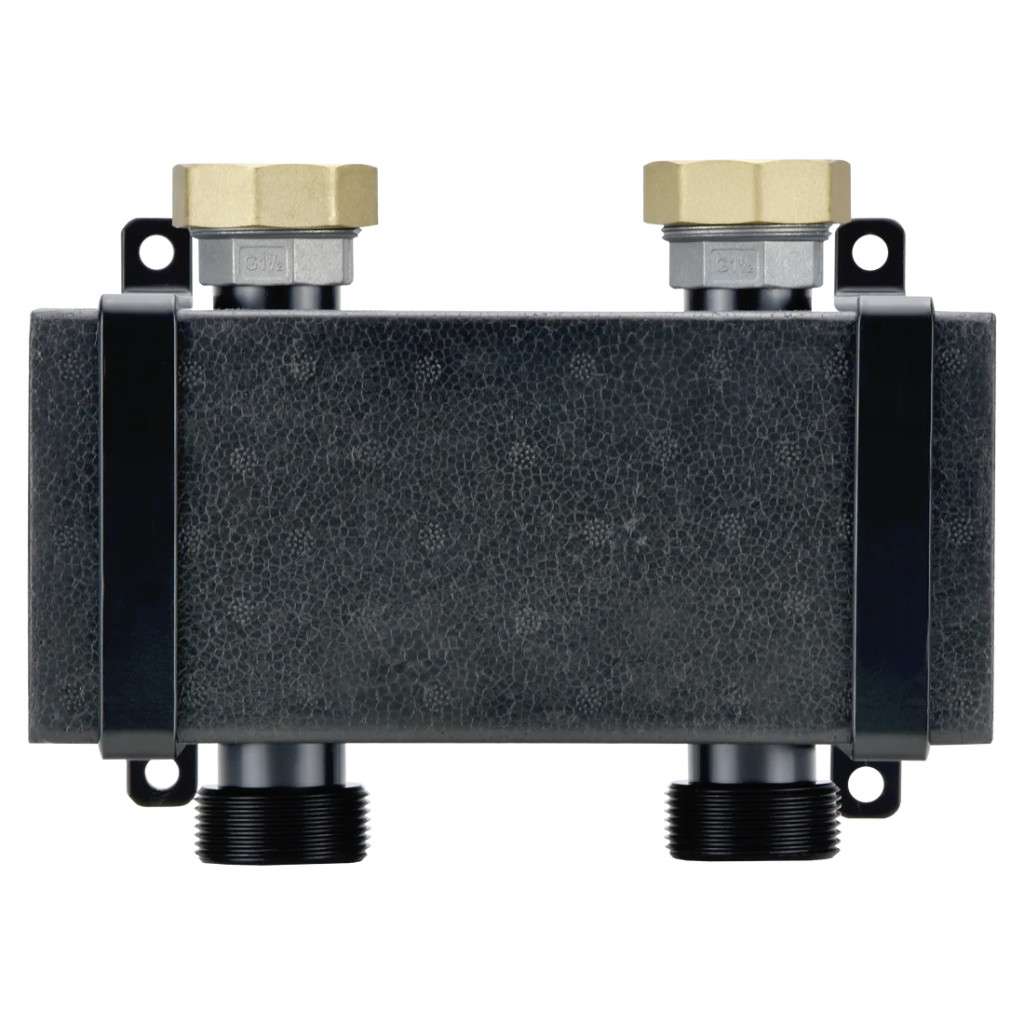

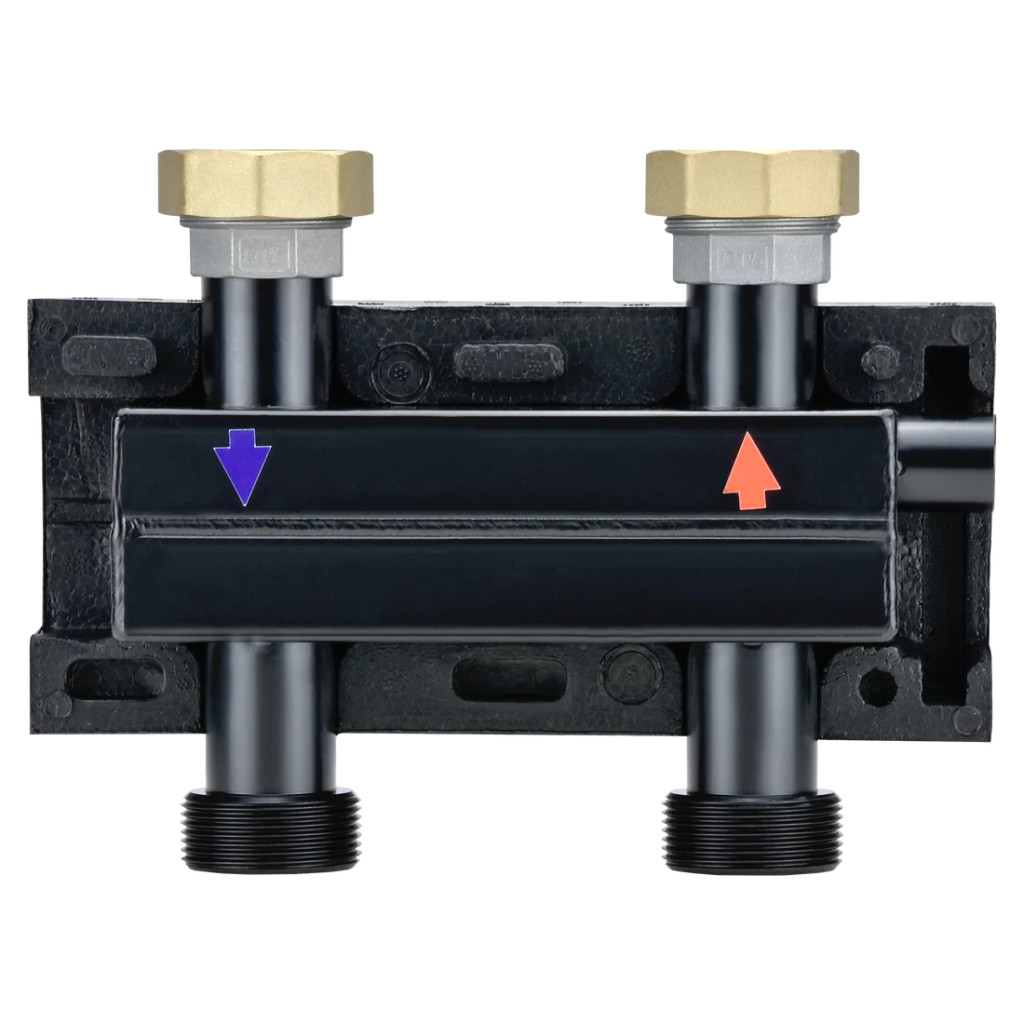

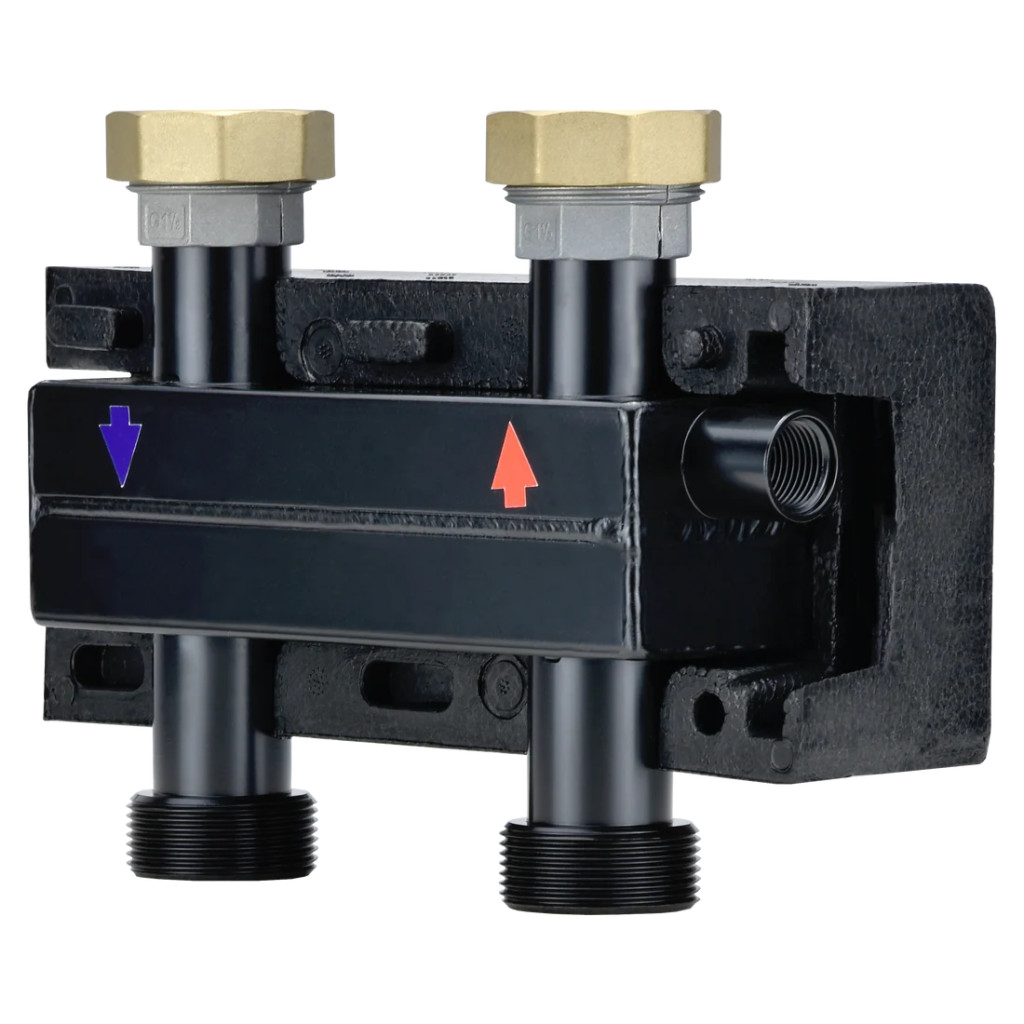

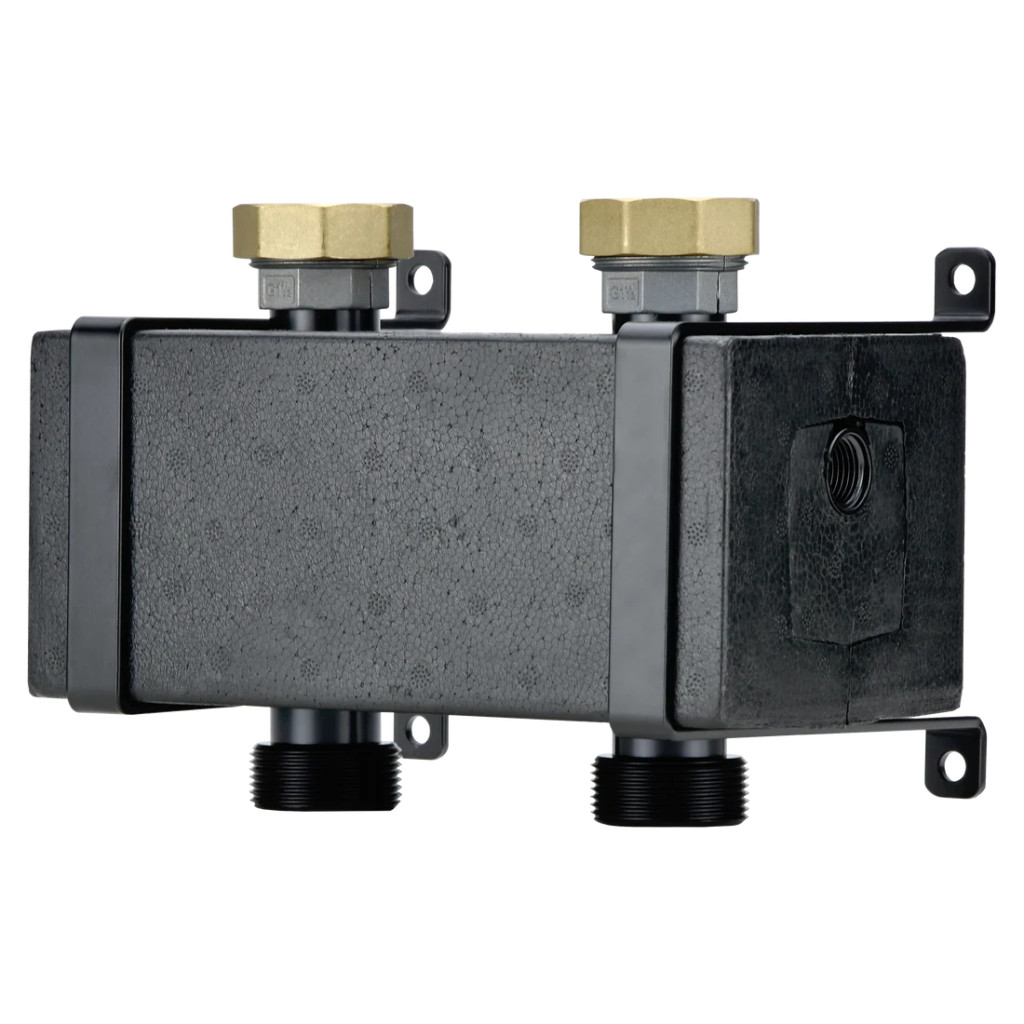

A csatlakozó kompakt, vízszintes kialakítása lehetővé teszi a közvetlen elosztócső mellé történő beszerelést, ami különösen előnyös a korlátozott beépítési hellyel rendelkező kis kazánházakban. A csatlakozótest jellemzően acélból vagy sárgarézből készül, a csatlakozónyílások átmérője illeszkedik a hőforráshoz és az elosztócső nyílásaihoz, ami egyszerű, esztétikus csőrendszert tesz lehetővé.

A mini vízszintes csatlakozó belsejében egy keverőzóna jön létre, amely kiegyenlíti a primer és szekunder körök közötti nyomáskülönbséget, és lehetővé teszi a betáplált és visszatérő víz részleges keveredését. Ez csökkenti a kazánon vagy a hőszivattyú hőcserélőjén keresztüli elégtelen áramlás kockázatát, és mérsékli a fűtőkörökben a hirtelen áramlásváltozásokból adódó hőterheléseket.

A tipikus mini hidraulikus csatlakozókat szabványos központi fűtési rendszerparamétereken belüli működésre tervezték, például 90–110 °C maximális hőmérsékleten és körülbelül 6 bar maximális üzemi nyomáson. A pontos értékekért mindig tekintse meg az adott modell dokumentációját. Az áramlási és csatlakozóátmérők megfelelő kiválasztása minimális nyomásveszteséget és megfelelő működést biztosít az elosztókkal és szivattyúcsoportokkal.

A mini vízszintes elosztót leggyakrabban falra vagy speciális konzolokra szerelik, megtartva a csatlakozók helyes tájolását és a gyártó által megadott áramlási irányt. A csatlakozások elvégzése után ajánlott a rendszert alaposan légteleníteni és ellenőrizni a szivárgásokat, üzem közben pedig a kazánház standard ellenőrzéseinek részeként rendszeresen ellenőrizni a rendszert.

Egy adott modell kiválasztása és telepítése előtt mindig tekintse át a gyártó műszaki adatait, és ellenőrizze a csatlakozóátmérők és paraméterek kompatibilitását az elosztóval, a szivattyúcsoportokkal és a hőforrással. A Dambat, mint tapasztalt szivattyú- és hidraulikus berendezésgyártó, olyan rendszermegoldásokat kínál, amelyek megkönnyítik a komplett, megbízható kazánházak építését.
