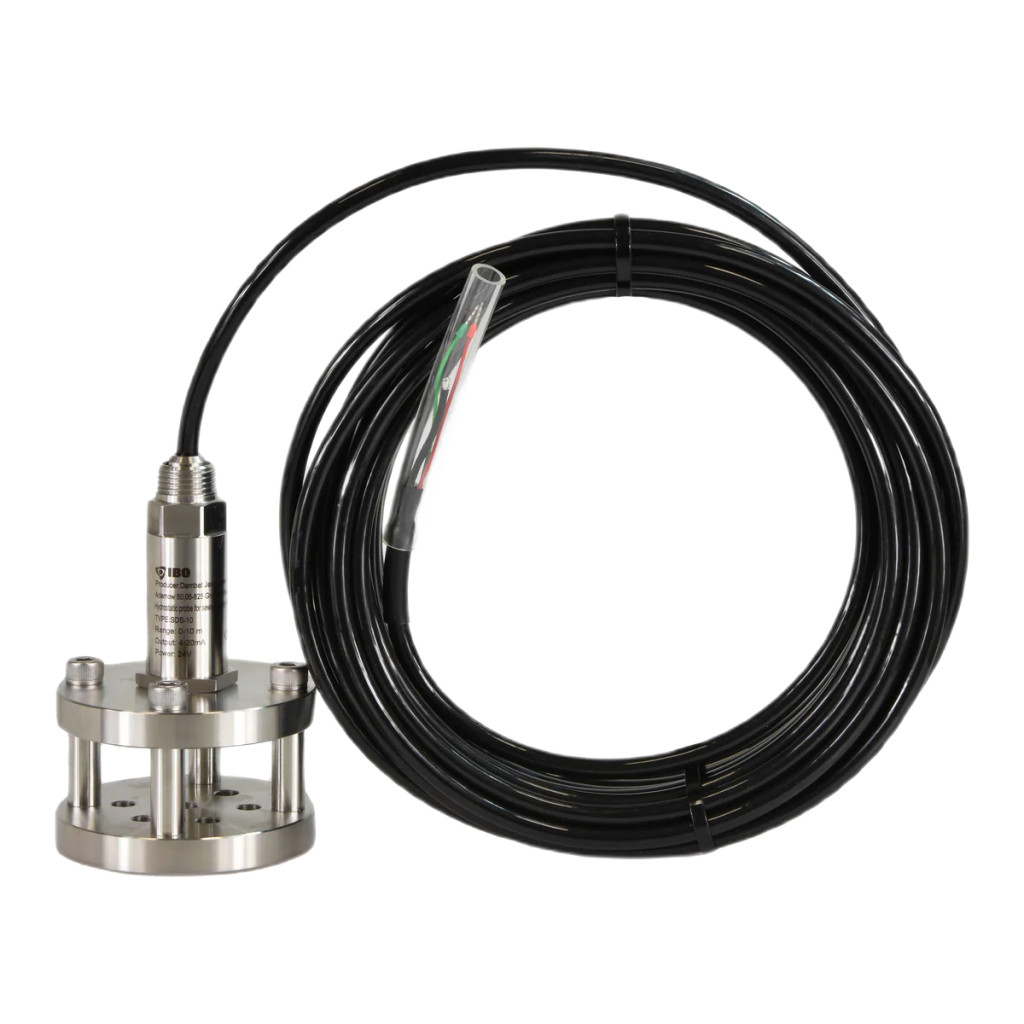

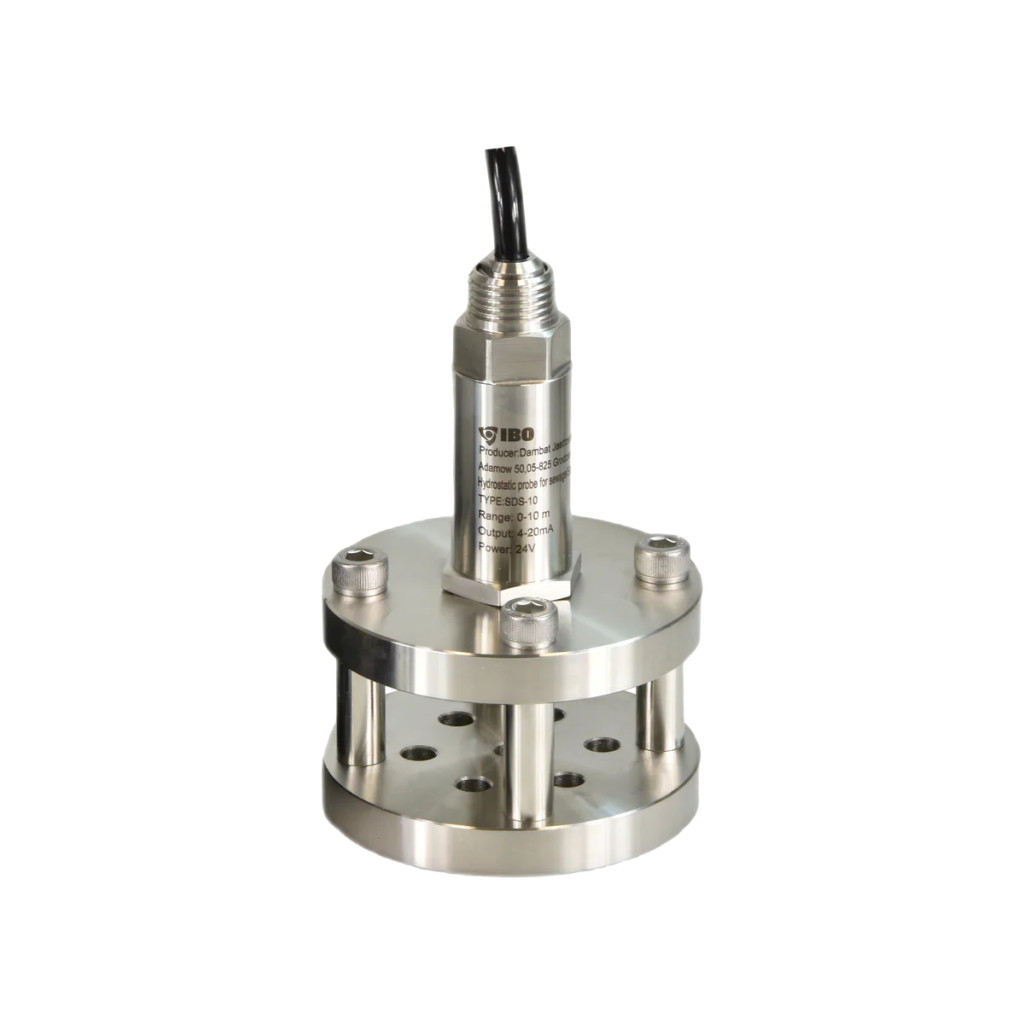

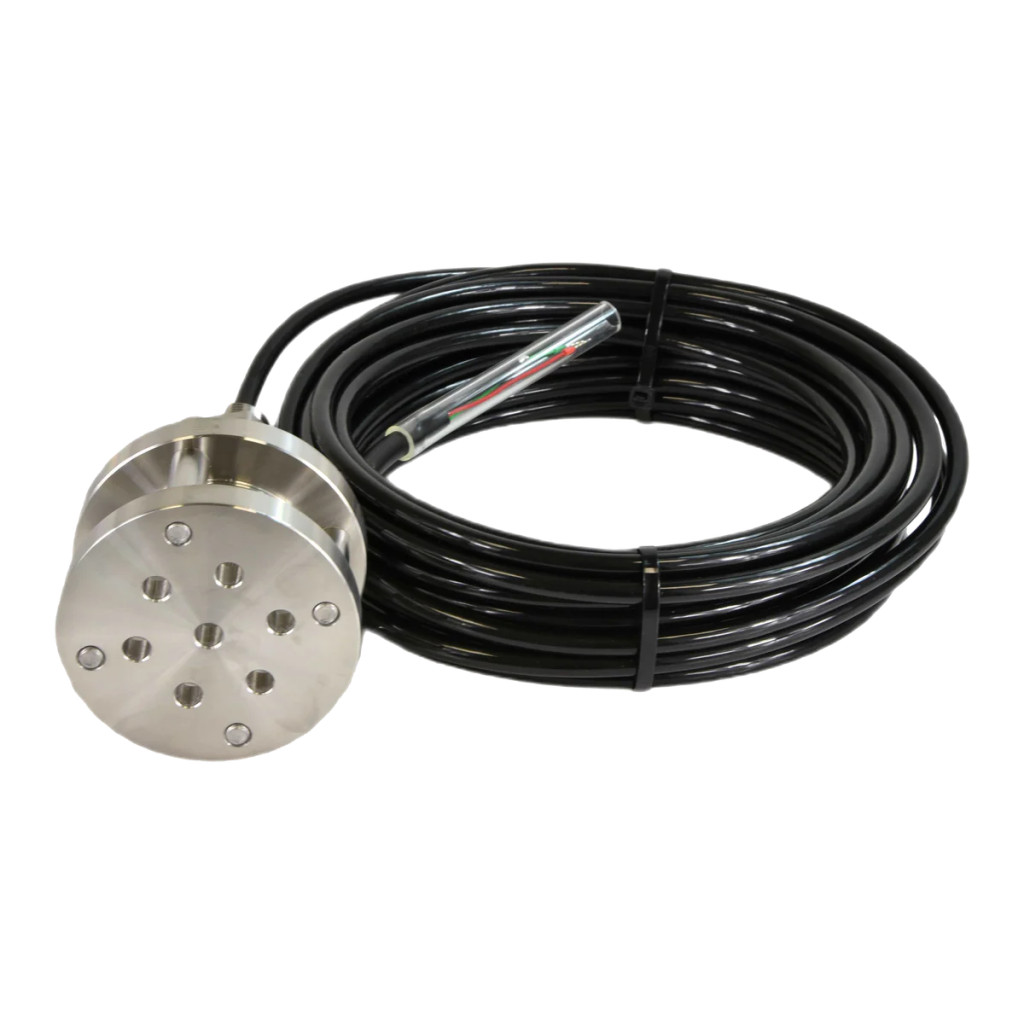

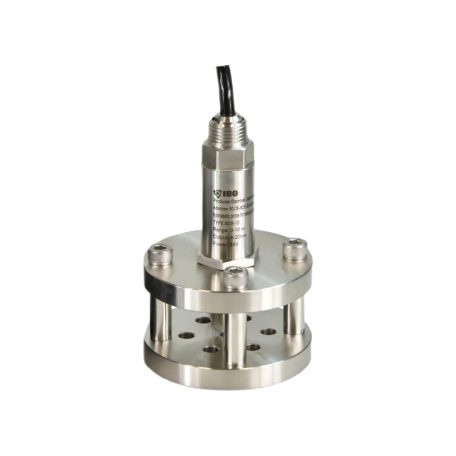

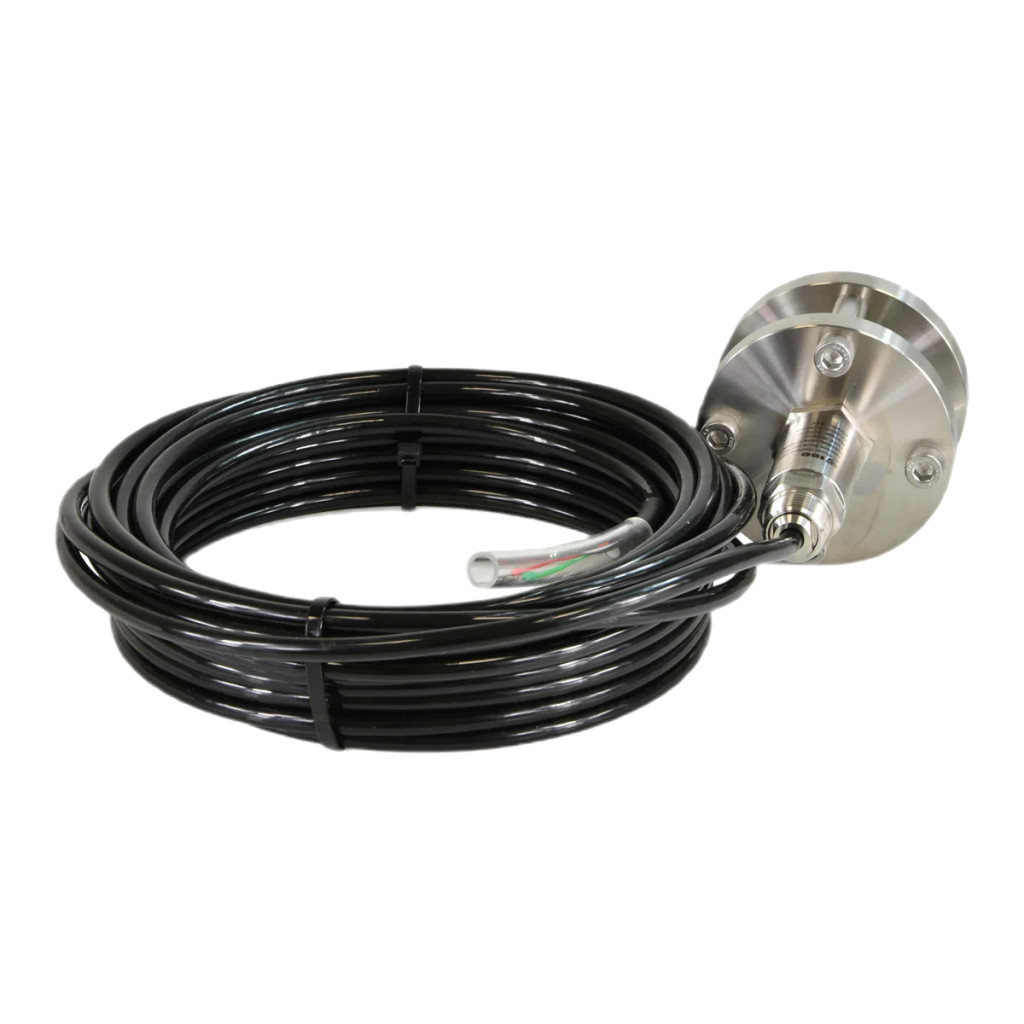

IBO SDS-10 hidrosztatikus szonda
ÚJ
Az SDS-10 hidrosztatikus szonda folyamatos szintmérésre szolgál tartályokban, szivattyútelepeken, csatornákban és más jelentős üledékkel rendelkező helyeken. A folyadékszint-távadó azon az elven működik, hogy a folyadék mért statikus nyomása arányos a tartályban lévő folyadék magasságával.
Ez a termék az érzékeny kerámia elemek piezorezisztív hatását használja ki a statikus nyomás elektromos jellé alakítására, amelyet ezután egy dedikált digitális áramkörre továbbít erősítés, lineáris kompenzáció, interferencia-elnyomás, túlfeszültség-védelem és egyéb jelfeldolgozás céljából. Az eredmény egy ipari szabvány paraméterekkel rendelkező jel, például 4-20 mA, 0-10 V stb.
A szabványosított elektromos jelnek köszönhetően pontos információ nyerhető a tartályban lévő közeg szintjéről, amelyet paraméterek és/vagy szabályozási szintek leolvasására használnak, pl. be- vagy kikapcsolásra: szivattyúk, tolózárak, szelepek stb.
Érdeklődjön
Részletek
Rendeltetésszerű használat : Vegyi üzemek, szennyvíztisztító telepek, különféle savas folyadékok és gázok a hidrogén-fluorid kivételével, gátak, folyók és egyéb nagy mennyiségű üledékkel rendelkező helyek.
Jellemzők:
- Sokkal nagyobb mérési pontosság és beállítási lehetőségek más mérési módszerekhez, például a vezetőképesség-érzékelőkhöz vagy az úszókapcsolókhoz képest,
- Széles mérési tartomány a tartálymélység és a folyadékszint tekintetében (0-10 m H2O), és érzéketlen a hőmérsékletváltozásokra (-20°C – +80°C).
- Nincsenek mozgó alkatrészek, például hajlított kábel az úszókban, amelyek miatt az úszó lefagyhatna vagy kopás és elhasználódás miatt megsérülhetne.
- Sokkal kisebb az eltömődésre vagy a ragasztóval és szilárd szennyvízfrakciókkal való összeragadásra való hajlam, mint a vezetőképesség-szondák esetében,
- Állandó üzemi körülmények, amelyek abból adódnak, hogy a szondát folyamatosan a közegbe kell meríteni,
- Könnyű és alacsony telepítés, a szonda a saját kábelén lóg, mindössze néhány cm-rel az alja felett,
- Nagyfokú ellenállás a változó és agresszív szennyvízkörnyezettel szemben, a hagyományos úszókban az idő múlásával a kábelek merevvé válnak és megsérülnek, a vezetőképesség-mérő szondák pedig szennyeződésekkel vagy lerakódásokkal boríthatók be, és elveszítik vezetőképességi tulajdonságaikat.
- A jelátalakító által leolvasott szintek könnyen módosíthatók a vezérlőkben, de vezetőképesség-érzékelő szondák és úszók esetén be kell avatkozni a tartályba való beszerelésükbe.
- Garanciális és garancia utáni szerviz
- 24 hónapos garancia
Műszaki adatok:
- Mérési tartomány: 0–10 m H2O (vízoszlopméter),
- Tápellátás: 10–30 V egyenáram,
- Kimeneti jel: 4–20 mA és RS485
- Folyadékhőmérséklet: -20°C – +80°C,
- Hőmérséklet-kompenzáció: 0°C – +50°C,
- Membrán anyaga: Kerámia AL2O3,
- Túlterhelés: 300%,
- Ház anyaga: 316L rozsdamentes acél,
- Pontosság: 0,1% FS (FS – teljes skála),
- Kábelhossz: 10 méter.
- Ellenállás ( Ω ):
- Áramerősség (2 vezeték): ≤ (tápfeszültség – 8 V) / 0,02 A
- Feszültség (3 vezeték): > Maximális kimeneti jel / 1 mA
- Arányos feszültség (3 vezeték) > 10 K
- Maximális energiafogyasztás:
- Áram (2 vezeték): maximum 25 mA,
- Feszültség (3 vezeték): 2,5 mA,
- Arányos feszültség (3 vezeték): 2,5 mA.
- Válaszidő a változásokra:
- Kezdeti beállítás csatlakozás után: ~100 ms
- Válaszidő: 10 ms
- Szavazás: 1 perc
- Ütésállóság: 10 g (IEC 60068-2-6 szabvány, rezonancia körülmények között)
- Ütésállóság: 500 g (IEC 60068-2-27 szabvány, mechanikai ütésállóság)
- Élettartam: 1 millió nyomásmérési ciklus.
- Villámvédelem: megfelel az IEC 61000-4-5/4. szintű szabványoknak
Adatok
Gyártó
IBO Lengyelország
Cikkszám
sds10
Tömeg
1 kg/db
